會員注冊 不管是宏觀的電力拖動線路，電子電路，電路板，plc，儀表組態等等，電路圖都是基礎，這些都是在電路圖的基礎上發展而來的，電路是必修課程，那么怎么樣看懂電路圖呢？
一、理論知識積累。
萬丈高樓平地起，電工看電路圖是需要一定的知識積累的，例如:單相電和交流電，電路的基本原理，電流的方向，電壓的計算，額定功率的定義等等，這些基礎的電工理論知識都需要積累，因?yàn)檫@是基礎的基礎。
二、掌握了一定的理論知識，還必須要弄清楚電路的元器件組成和作用。
一般而言，電路圖都是由熱繼電器，保險，交流接觸器，按鈕開關，時間繼電器，行程開關等等元器件構成，要首先認識這些元器件，明白元器件在電路中的作用。
例如:熱繼電器在電路中主要起到過載保護作用，熔斷器主要起到短路保護作用。交流接觸器起到小電流控制大電流，間接控制電路的運行等等。
三、熟悉和了解電路中常用的元器件符號。

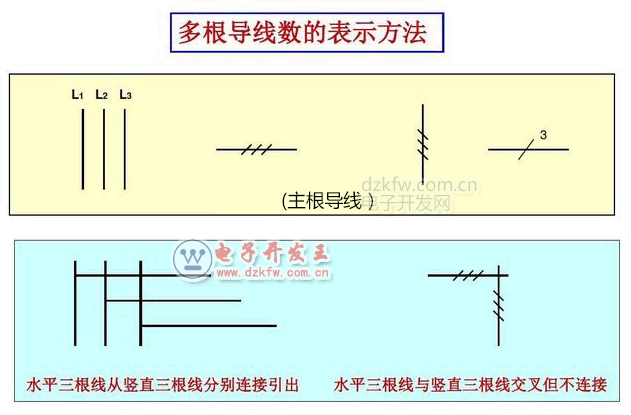

一般而言，電路圖都是電氣元器件的符號通過導線連接而成的，這是作圖看圖的國際標準規范。

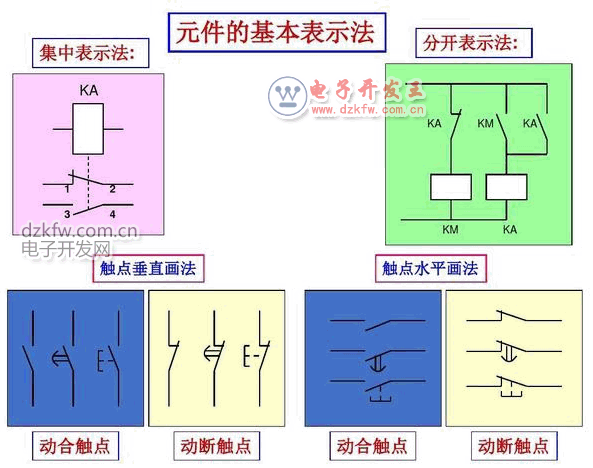

例如:KM～交流接觸器。SB1，SB2按鈕，F(xiàn)R熱繼電器，KT時間繼電器，F(xiàn)U電路熔斷器等等，這些常用的基本電路元器件符號要熟悉。
四、掌握電路元器件的基本動作原理和使用技巧。
一般而言，任何的電路元器件都有其結構和動作原理。熟悉和掌握元器件的使用方法是十分必要的！
例:交流接觸器動作吸合時，相應的主觸點由常開～閉合，輔助觸電常開點～閉合，常閉點～斷開。
熱繼電器一般裝在主回路中進行設備的過載保護，但是輔助觸點需要接到控制回路中來通斷電路。
五、電工電路圖需要“動態”分析。
在分析電路圖時，不能“靜止分析”，電路是一個動態的分析過程，要采用動態的思維來分析。

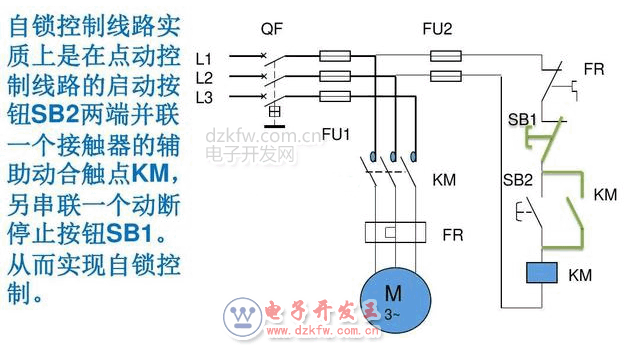

例如:自鎖電路動態分析：按下SB2，KM吸合，電動機運轉，同時KM常開觸電閉合實現自鎖，在SB2彈開時，電路依然運轉。
電路圖是電工技術中基礎的基礎，熟練并掌握電路圖是電工必備的基本功。說的不恰當?shù)牡胤竭�請師傅們及時指正，歡迎關注官方微信公眾號“電工電氣學習”，一起交流學習電氣電工知識！
