變壓器同名端電流方向

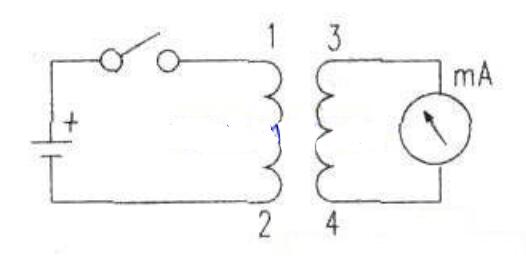

　　按下圖接線，接通開關，在通電瞬間，注意觀察電流計指針的偏轉方向，如果電流計的指針正方向偏轉，則表示變壓器接電池正極的端頭和接電流計正極的端頭為同名端（1、3）；如果電流計的指針負方向偏轉，則表示變壓器接電池正極的端頭和接電流計負極的端頭為同名端（1、4）。注意測試時人體不要觸及變壓器端子，防止被電擊。采用這種方法，若變壓器的升壓繞組（匝數較多的繞組）接電池，電表應選用最小量程，使指針擺動幅度較大，以利于觀察；若變壓器的降壓繞組（即匝數較少的繞組）接電池，電表應選用較大量程，以免損壞電表。

　　接通電源瞬間，指針會向某一個方向偏轉，但斷開電源時，由于自感作用，指針將向相反方向倒轉。如果接通和斷開電源的間隔時間太短，很可能只看到斷開時指針的偏轉方向，而把測量結果搞錯。所以接通電源后要等幾秒鐘再斷開電源，也可以多測幾次，以保證測量的準確。

　　說明：單相變壓器的高、低壓繞組都是繞在同一鐵心柱上的。它們是被同一主磁通所交鏈，高、低壓繞組感應電勢的相位關系只能有兩種可能，一種同相，一種反相（差180度）。

　　變壓器同名端作用

　　在變壓器同一鐵芯上的不同繞組，在同一磁勢作用下，產生同樣極性感應電動勢的出線端，稱為變壓器的同名端。

　　三相變壓器的輸入輸出端，各有三條火線端點（a b c），輸出端設置安全的公共接地點（0）線。確保高壓輸入與低壓輸出端點（同名端）的連接準確，使電力系統正常的安全運行。

　　所謂變壓器的同名端，就是在兩個繞組中分別通以直流電，當磁通方向迭加（同方向）時，兩個繞組的電流流入端就是它們的同名端，兩個繞組的電流流出端是它們的另一組同名端。 簡單判斷方法如下：將變壓器的兩個繞組并聯，再與一個燈泡串接在交流電源上。這個交流電源的頻率要與變壓器磁芯相適應，鐵芯變壓器用工頻，開關變壓器用開關電源供電。調換其中任一繞組的兩個頭，并好后與燈泡相串通電。比較兩種接法時，會發現亮度不同，亮度較暗的那一種接法，變壓器相并的端子即是同名端。
