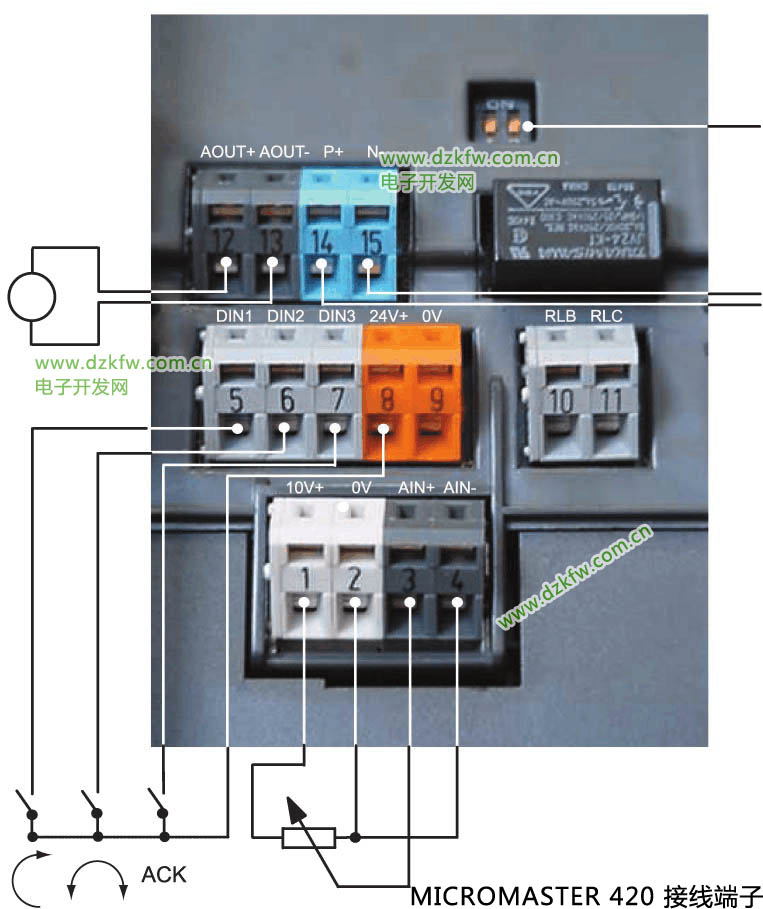

MICROMASTER 420 接線端子：

利用基本操作員面板進行調試

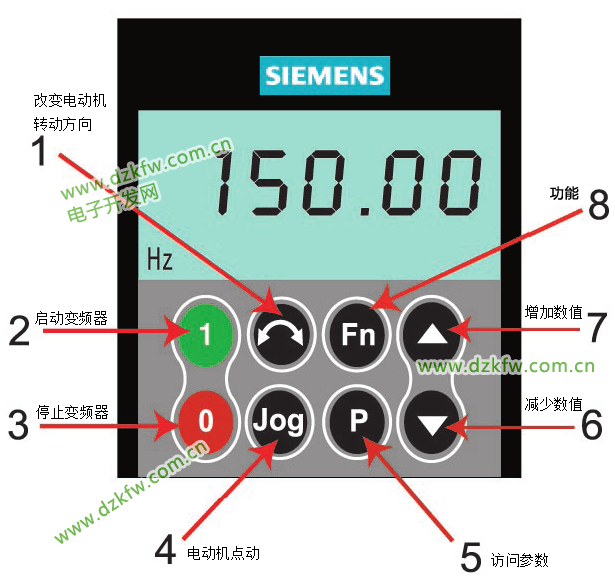

用戶利用可選件基本操作員面板，可以改變MM420的缺省設置以滿足特定的應用對象的需要。利用BOP，可以訪問第一級、第二級和第三級參數設置值。BOP具有以下功能：

根據需要顯示速度、頻率、電動機方向和電流等等。

對于直接控制，BOP直接安裝在變頻器的前面板上。如果要“快速調試”變頻器，需要使用《入門指南》。對于其它調試方式，請參閱《操作說明》或者《參考手冊》。

1.改變方向改變電動機轉動的方向。用一個負號(-)或一個閃

爍的小數點指示反向旋轉。

2.啟動變頻器本按鈕可以啟動變頻器。缺省狀態(tài)下該按鈕被禁

止。如果要使能該按鈕，請將P0700設置為1。

3.停止變頻器本按鈕按照P1121設置的時間(斜坡下降時間)

停止變頻器。

4.電動機點動當變頻器沒有輸出時，本按鈕可以按照預置的點

動頻率啟動和運行電動機。釋放該按鈕時變頻器

停止。

5.訪問參數按下本按鈕，允許用戶按照選定的用戶訪問級

別訪問參數。

6.減少數值按下本按鈕可減少顯示值。如果要通過BOP改變

頻率設置值，請設置P1000=1。

7.增加數值按下本按鈕可增加顯示值。如果要通過BOP改變

頻率設置值，請設置P1000=1。

8.功能本按鈕可用于查看附加信息。請參閱

MICROMASTER 420《操作說明》第44頁的

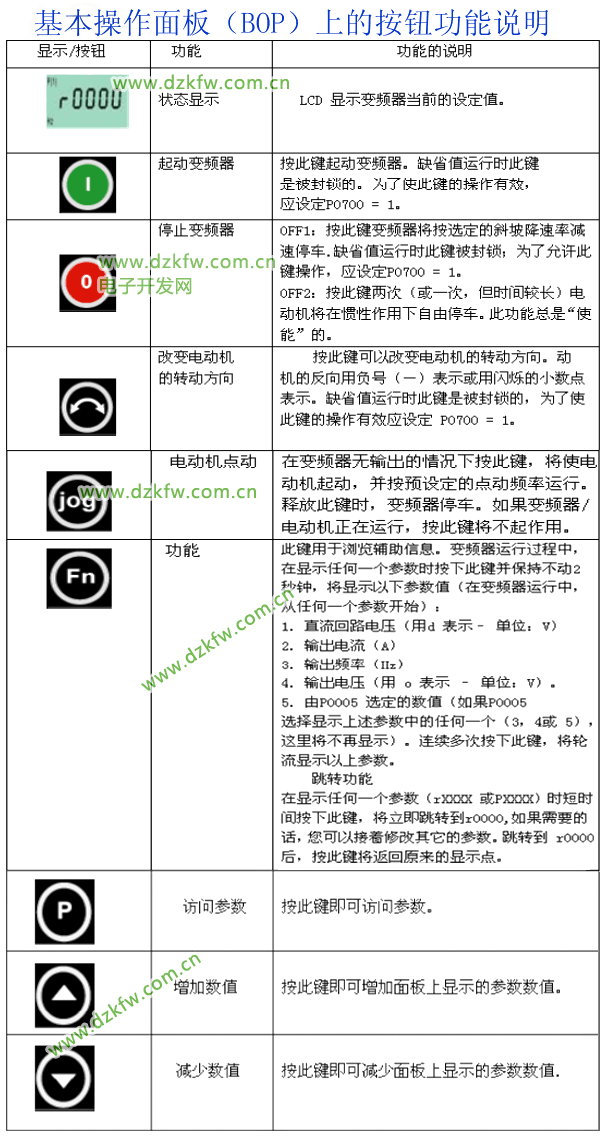

西門子變頻器MM420的基本操作面板BOP按鈕功能說明如下：
