一、如何設置面板操作和端子外接按鈕操作。

1、利用操作面板上的上下箭頭來增速和減速，要設置P0700（0）=1：面板鍵盤啟停，

P1000（0）=1：面板的上下鍵來增速和減速。其他參數使用出廠值，主要應用于初次調試。

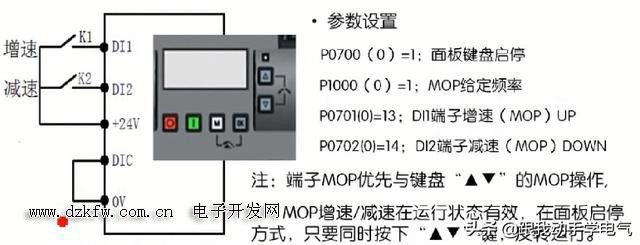

2、面板鍵盤啟停，利用端子外接按鈕來增速和減速：所謂的增速和減速就是增加或減小頻率。

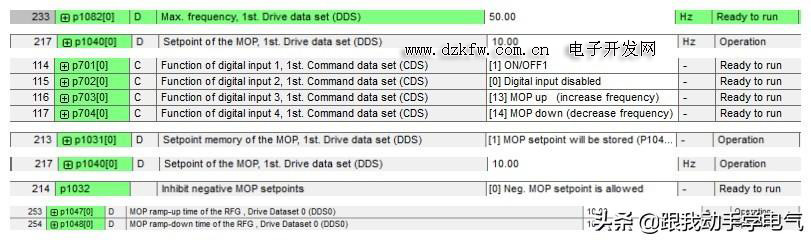

手里沒有操作面板，我們就看看STARTER或simotion scout中的參數設置：如下圖所示：

3、端子啟停，面板上下箭頭設置頻率：

P0700(0)=2；端子啟停

P1000(0)=1；MOP設定頻率

P0701(0)=1；端子DI1正轉啟停

P0702(0)=2；端子DI2反轉啟停

注：數字輸入端功能：1—ON/OFF1：接通啟動，斷開停止

2—反轉ON/OFF1，停止方式OFF1

利用操作面板上的上下箭頭來增加和減少頻率。

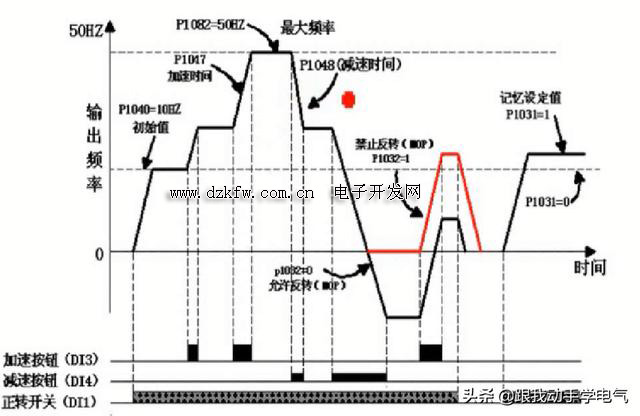

4、端子鍵盤—增速/減速設定頻率及相關參數設置關系圖：

最大頻率是由P1082來設置，也就是速度上限。

初始值有P1040來設置，當給啟動信號，電機按初始值來運行。

加速時間P1047和減速時間P1048，這兩個參數只對于MOP增減速的快慢。

禁止反轉參數P1032，當P1032設置為1，禁止反轉，當P1032=0，當一直按減速按鈕，當速度為0后，電機將反轉。當然這個參數也只針對于MOP模式。

記憶設定值P1031=1，當變頻器停電，再次上電后變頻器將按斷電時的速度來設定。若P1031=0，則按初始值來設定。

PII21為停機方式OFF1的減速時間。

針對西門子不同型號的變頻器參數會有所不同，具體還是要參考下你所選擇的變頻器的手冊。

還有一些參數我們再看看對應關系：

1）主頻率源選定參數P1070，如上面所講的P1070(0)=1050；表示MOP增速/減速給定頻率方式。r1050（0）=MOP操作的實際輸出頻率

2）啟停命令源選定參數：P0840（0）啟停命令信號源，設置P0840=r722.0，表示DI1端子啟停，如設置P0842=r722.1,表示DI2端子反轉啟停。如下圖所示。

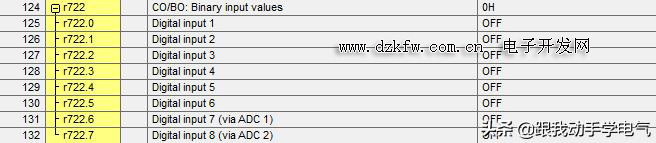

3）r722參數對應的是數字量端子輸入。如下圖

電氣知識和經驗是用來分享的，后續我還會更新西門子變頻器的參數設置，希望通過本文的介紹能對你的工作和學習有幫助。想學習的可以關注我。

歡迎大家關注、點贊、評論及轉發。歡迎大家提問題一起探討。
