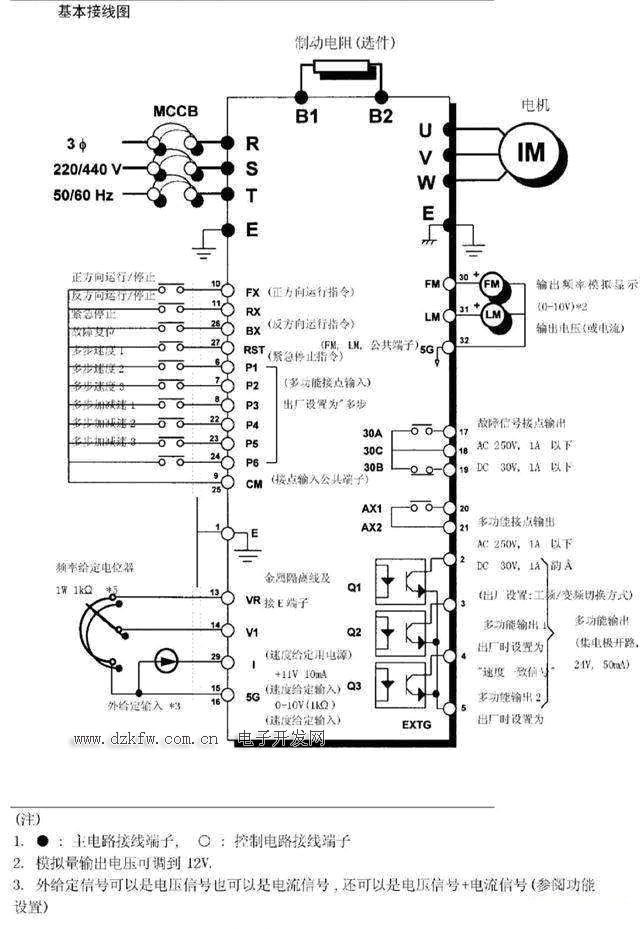

變頻器的接線一般可以分為主回路接線和控制回路接線，為了能夠更好的說明變頻器正確接線的問題，我們參考以下變頻器接線圖來說明問題，其他變頻器也是類似的接線，如圖所示：

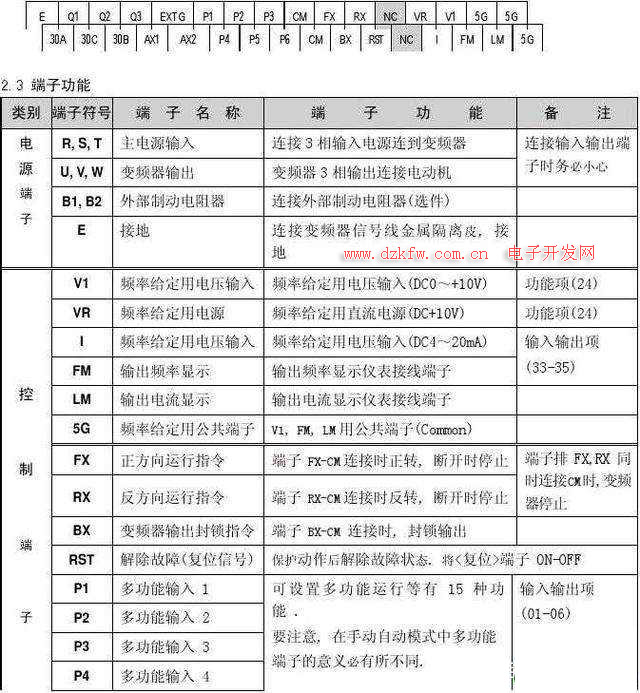

變頻器接線端子解釋?zhuān)?/P>

一，變頻器電源端子排。

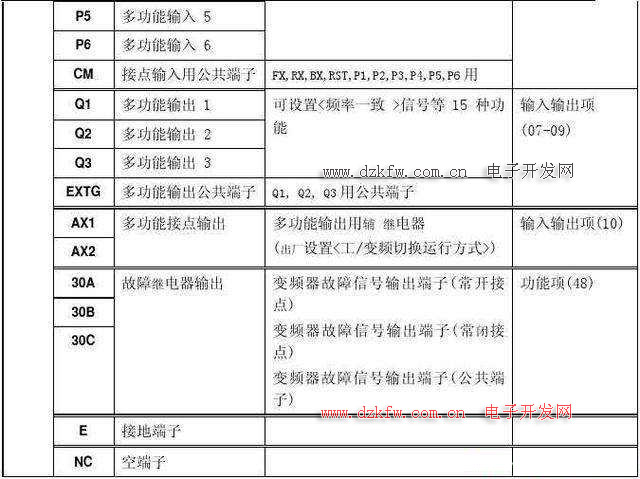

二，變頻器的控制電路端子接線排。
