會員注冊LCD1602中文資料
一：液晶顯示器各種圖形的顯示原理線段的顯示：點陣圖形式液晶由M×N個顯示單元組成，假設LCD顯示屏有64行，每行有128列，每8列對應1字節的8位，即每行由16字節，共16×8=128個點組成，屏上64×16個顯示單元與顯示RAM區1024字節相對應，每一字節的內容和顯示屏上相應位置的亮暗對應。例如屏的第一行的亮暗由RAM區的000H——00FH的16字節的內容決定，當（000H）=FFH時，則屏幕的左上角顯示一條短亮線，長度為8個點；當（3FFH）=FFH時，則屏幕的右下角顯示一條短亮線；當（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H時，則在屏幕的頂部顯示一條由8段亮線和8條暗線組成的虛線。這就是LCD顯示的基本原理。
字符的顯示
用LCD顯示一個字符時比較復雜，因為一個字符由6×8或8×8點陣組成，既要找到和顯示屏幕上某幾個位置對應的顯示RAM區的8字節，還要使每字節的不同位為“1”，其它的為“0”，為“1”的點亮，為“0”的不亮。這樣一來就組成某個字符。但由于內帶字符發生器的控制器來說，顯示字符就比較簡單了，可以讓控制器工作在文本方式，根據在LCD上開始顯示的行列號及每行的列數找出顯示RAM對應的地址，設立光標，在此送上該字符對應的代碼即可。
漢字的顯示
漢字的顯示一般采用圖形的方式，事先從微機中提取要顯示的漢字的點陣碼（一般用字模提取軟件），每個漢字占32B，分左右兩半，各占16B，左邊為1、3、5……右邊為2、4、6……根據在LCD上開始顯示的行列號及每行的列數可找出顯示RAM對應的地址，設立光標，送上要顯示的漢字的第一字節，光標位置加1，送第二個字節，換行按列對齊，送第三個字節……直到32B顯示完就可以LCD上得到一個完整漢字
二：1602字符型LCD簡介

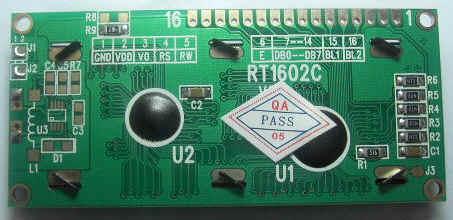

1·字符型液晶顯示模塊是一種專門用于顯示字母、數字、符號等點陣式LCD，目前常用16*1，16*2，20*2和40*2行等的模塊。下面以長沙太陽人電子有限公司的1602字符型液晶顯示器為例，介紹其用法。一般1602字符型液晶顯示器實物如圖
圖一
2·1602LCD的基本參數及引腳功能

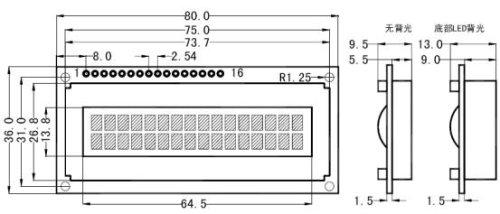

1602LCD分為帶背光和不帶背光兩種，基控制器大部分為HD44780，帶背光的比不帶背光的厚，是否帶背光在應用中并無差別，兩者尺寸差別如下圖
圖二
3`LCD1602主要技術參數：
顯示容量:16×2個字符
芯片工作電壓:4.5—5.5V
工作電流:2.0mA(5.0V)
模塊最佳工作電壓:5.0V
字符尺寸:2.95×4.35(W×H)mm
4`引腳功能說明
1602LCD采用標準的14腳（無背光）或16腳（帶背光）接口，各引腳接口說明如表
表1 引腳接口說明表
第1腳：VSS為地電源。
第2腳：VDD接5V正電源。
第3腳：VL為液晶顯示器對比度調整端，接正電源時對比度最弱，接地時對比度最高，對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器調整對比度。
第4腳：RS為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器。
第5腳：R/W為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作。當RS和R/W共同為低電平時可以寫入指令或者顯示地址，當RS為低電平R/W為高電平時可以讀忙信號，當RS為高電平R/W為低電平時可以寫入數據。
第6腳：E端為使能端，當E端由高電平跳變成低電平時，液晶模塊執行命令。
第7～14腳：D0～D7為8位雙向數據線。
第15腳：背光源正極。
第16腳：背光源負極。

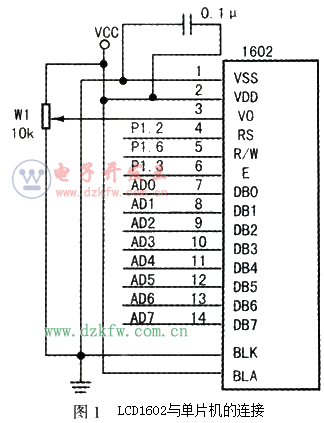

5`其與單片機的連接如下圖所示
LCD1602中文資料二（續一）
由于篇幅限制，此是LED中文資料的續寫，如訪問上篇內容請點擊：LCD1602中文資料一
6`1602液晶模塊內部的控制器共有11條控制指令，如下表所示
表一
1602液晶模塊的讀寫操作，屏幕和光標的操作都是通過指令編程來實現的。（說明1為高電平，0為低電平）
指令1：清顯示，指令碼01H，光標復位到地址00H位置
指令2：光標復位，光標返回到地址00H
指令3：光標和顯示位置設置I/D，光標移動方向，高電平右移，低電平左移，S：屏幕上所有文字是否左移或右移，高電平表示有效，低電平表示無效。
指令4：顯示開關控制。D：控制整體的顯示開與關，高電平表示開顯示，低電平表示關顯示。C:控制光標的開與關，高電平表示有光標，低電平表示無光標 B：控制光標是否閃爍，高電平閃爍，低電平不閃爍。
指令5：光標或顯示移位 S/C ：高電平時顯示移動的文字，低電平時移動光標
指令6：功能設置命令 DL：高電平時為4位總線，低電平時為8位總線 N：低電平時為單行顯示，高電平時為雙行顯示，F：低電平時顯示5X7的點陣字符，高電平時顯示5X10的顯示字符。
指令7：字符發生器RAM地址設置。
指令8：DDRAM地址設置。
指令9：讀忙信號和光標地址 BF：忙標志位，高電平表示忙，此時模塊不能接收命令或數據，如果為低電平表示不忙。
與HD44780相兼容的芯片時序表如下：
表二：基本操作時序表
讀寫操作時序如圖所示

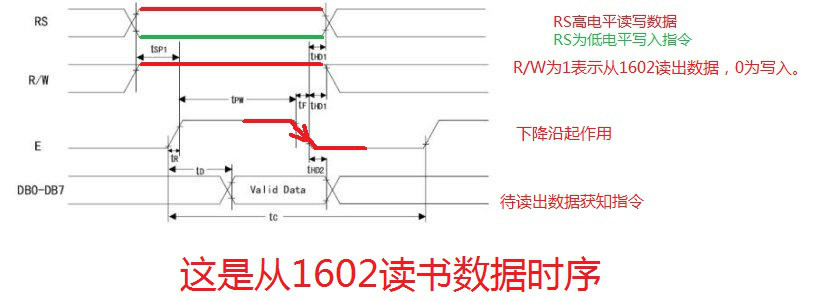

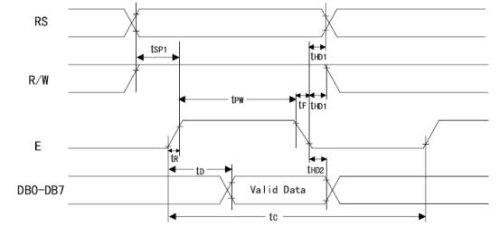

圖三：讀操作時序

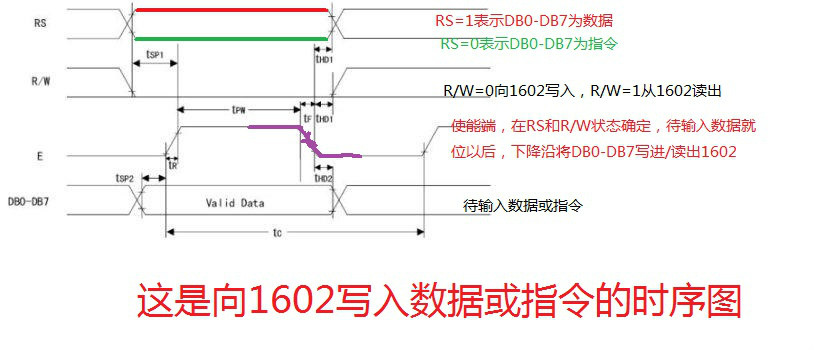

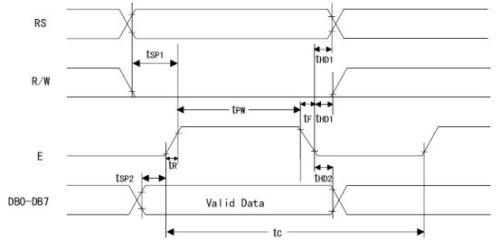

圖四：寫操作時序
7:1602LCD的RAM地址映射及標準字庫表
液晶顯示模塊是一個慢顯示器件，所以在執行每條指令之前一定要確認模塊的忙標志為低電平，表示不忙，否則此指令失效。要顯示字符時要先輸入顯示字符地址，也就是告訴模塊在，哪里顯示字符，圖是1602的內部顯示地址。

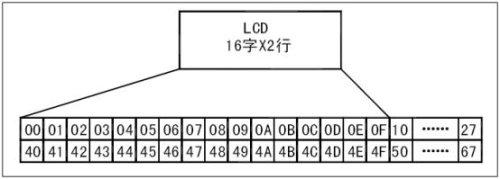

圖五：LCD1602內部顯示地址
例如第二行第一個字符的地址是40H，那么是否直接寫入40H就可以將光標定位在第二行第一個字符的位置呢？這樣不行，因為寫入顯示地址時要求最高位D7恒定為高電平1所以實際寫入的數據應該是01000000B（40H）+10000000B(80H)=11000000B(C0H)。
在對液晶模塊的初始化中要先設置其顯示模式，在液晶模塊顯示字符時光標是自動右移的，無需人工干預。每次輸入指令前都要判斷液晶模塊是否處于忙的狀態。

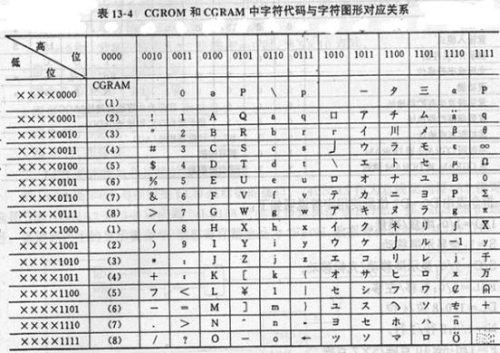

1602液晶模塊內部的字符發生存儲器（CGROM）已經存儲了160個不同的點陣字符圖形，如圖10-58所示，這些字符有：阿拉伯數字、英文字母的大小寫、常用的符號、和日文假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“A”的代碼是01000001B（41H），顯示時模塊把地址41H中的點陣字符圖形顯示出來，我們就能看到字母“A”。
