LM2596是降壓型電源管理單片集成電路的開關電壓調節器，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性。固定輸出版本有3.3V、5V、12V，可調版本可以輸出小于37V的各種電壓。

中文名 LM2596開關電壓調節器

最大輸出電流 3A

最高輸出電壓 37V

振蕩頻率 150KHZ

轉換效率 75%~88%

工作溫度范圍 -40℃~+125℃

內部框圖

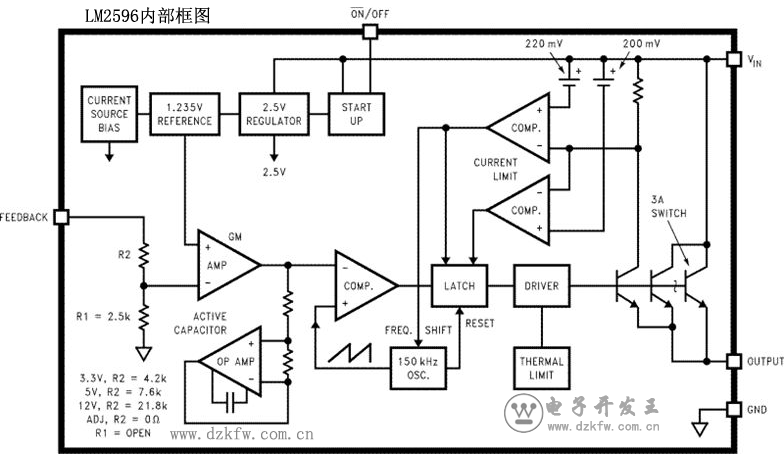

LM2596芯片內部框圖。
注：此圖為TO-220封裝形式的內部框圖。
LM2596內部包含150KHZ振蕩器、1.23v基準穩壓電路、熱關斷電路、電流限制電路、放大器、比較器和內部
穩壓電路等。
為了產生不同的輸出電壓通常將比較器的負端接基準電壓（1.23V ），正端接分壓電阻網絡。其中R1=1KΩ ，R2分別為1.7KΩ （3.3v），3.1KΩ（5V），8.8KΩ （12V）、0（-ADJ）。將輸出電壓的分壓電阻網絡的輸出同內部基準穩壓值1.23V進行比較，若電壓有偏差，則可用放大器控制內部振蕩器的輸出占空比，從而使輸出電壓保持穩定。

芯片簡介
LM2596系列是德州儀器（TI）生產的3A電流輸出降壓開關型集成穩壓芯片，它內含固定頻率振蕩器（150KHZ）和基準穩壓器（1.23v），并具有完善的保護電路、電流限制、熱關斷電路等。利用該器件只需極少的外圍器件便可構成高效穩壓電路。提供的有：3.3V、5V、12V及可調（-ADJ）等多個電壓檔次產品。
此外，該芯片還提供了工作狀態的外部控制引腳。

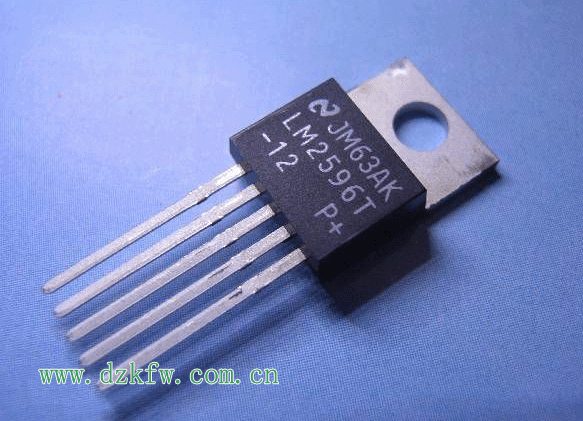

LM2596芯片實物圖

LM2596系列開關穩壓集成電路的主要特性如下：
1、輸出電壓：3.3V、5V、12V及（ADJ）等，最大輸出電壓37V
2、工作模式：低功耗/正常兩種模式。可外部控制
3、工作模式控制：TTL電平相容
4、所需外部組件：僅四個（不可調）；六個（可調）
5、器件保護：熱關斷及電流限制
6、封裝形式：5腳（TO-220(T)；TO-263(S))

散熱問題
LM2596有兩種封裝形式，5腳TO-220(T)；TO-263(S)。一般情況下，TO-220(T)封裝需要加裝散熱片。散熱片的尺寸由輸入電壓、輸出電壓、負載電流和環境溫度決定。環境溫度越高，對散熱的需求也越高。
TO-263(S)封裝的LM2596是要焊接在PCB板上的表貼元件，銅和PCB板有助于這種封裝器件的散熱，如續流二極管、電感器的散熱。焊接這種封裝器件的PCB上的覆銅區域至少要有0.4平方英寸，更多的覆銅區域會改善熱特性，但大于6平方英寸時，在散熱方面的改善就很小，就應在通風的情況下使用。
引腳圖

LM2596引腳圖

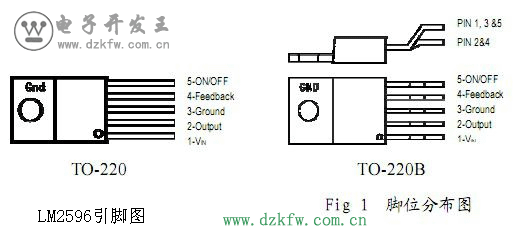

右圖為LM2596芯片引腳示意圖。1為+VIN，2為out put，3為gnd，4為feed back，5為on/off。

應用實例

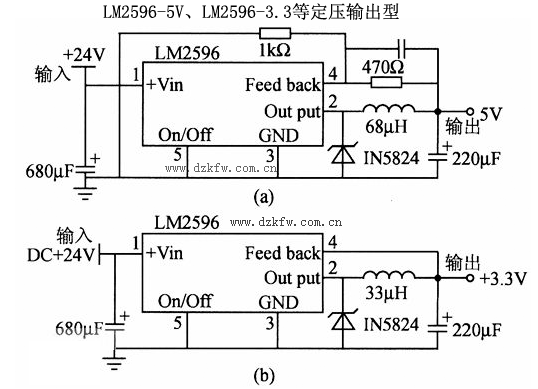

具體應用時可根據需要選擇：LM2596可調電壓型、LM2596-5V、LM2596-3.3等定壓輸出型。要獲得+1.8V輸出電壓時請選用A圖，


要獲得+3.3V、+5V輸出電壓時請選用B圖。

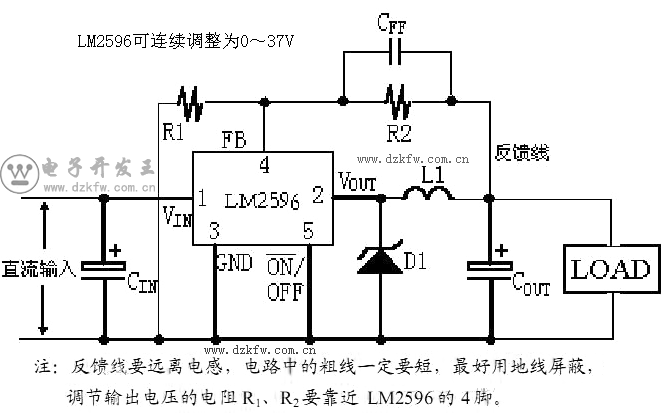

LM2596支持輸出可調，在輸入40V時，輸出可連續調整為0～37V，典型應用電路如下圖：
