西門子s7-200中斷指令

先來復習下中斷指令的三要素：

1、激活中斷(1次即可)；

2、中斷事件連接中斷程序；

3、開放中斷。

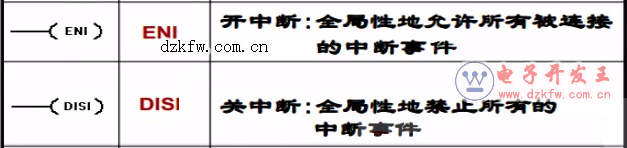

有開放就一定會有關閉，具體功能參考下圖：

以上提到的三要素，要求必須包含在中斷指令的主程序中。而在被調用的中斷程序中，該中斷程序被執行的觸發條件，需要與主程序中斷指令中的EVENT數值相對應。

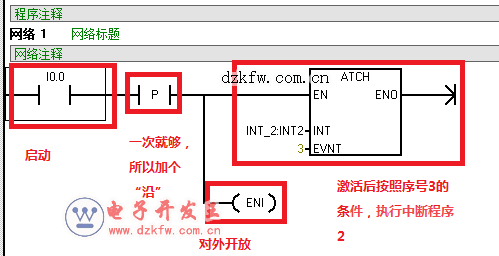

首先，來看下主程序的編寫內容：

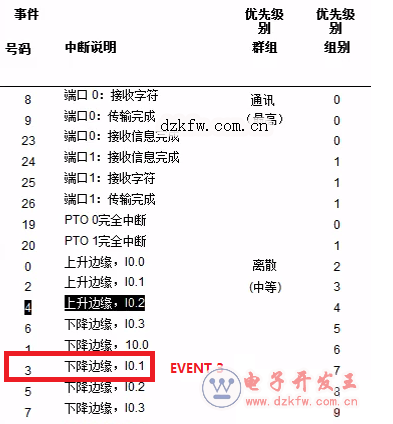

在編輯中斷程序2之前，先來看下在中斷指令中EVNT3代表的含義：

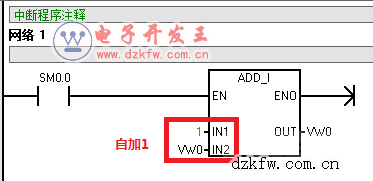

在明確了中斷程序2的執行條件是“I0.1的下降沿”的情況下，在編輯程序時可以把原本計劃添加的觸發條件省略掉。直接使用SM0.0，如下圖：

由于執行之后，數據監測的值不是Q點，所以就用“狀態表監控”來監看變量值的變化。

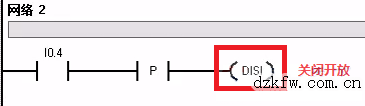

如果需要在主程序中關閉整個中斷指令，以及相關聯的中斷程序，則可以使用DISI指令，如下圖：

相關鏈接:西門子S7-200系列PLC中斷指令第一部分 梯形圖實例
