西門子S7-200PLC由I0.1的上升沿產生的中斷事件的初始化程序

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-10-19

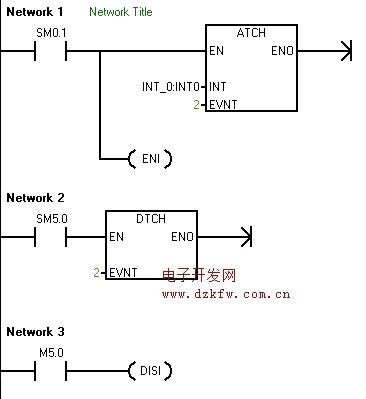

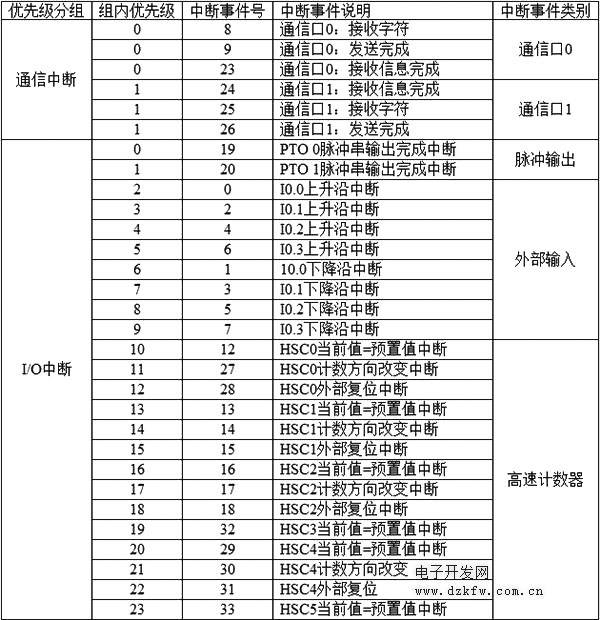

查表可知,I0.1上升沿產生的中斷事件號為2。所以在主程序中用ATCH指令將事件號2和中斷程序0連接起來,并全局開中斷。程序:


語句表
LD SM0.1       //首次掃描時
ATCH INT_0 2   //將INT_0 和EVNT2連接
ENI            //并全局啟用中斷
LD SM5.0       //如果檢測到I/O錯誤
DTCH 2        //禁用用于I0.1的上升沿中斷
(本網絡為選項)
LD M5.0       // 當M5.0=1時
DISI          //禁用所有的中斷
在 plc 控制過程中,經常要求對某些過程信息進行立即處理,以提高系統的響應速度;
或者對某些時限要求較嚴格的程序進行時間控制處理。由于PLC 周期掃描機制的限制,
需要引入中斷功能。中斷功能即是:當中斷信號到達時,系統就立即停止當前正在執行的
操作,轉而去執行相應的中斷服務程序,完成之后再繼續向下執行被中斷的操作。
