第一課：做一個SCH里面常要用到的電阻零件

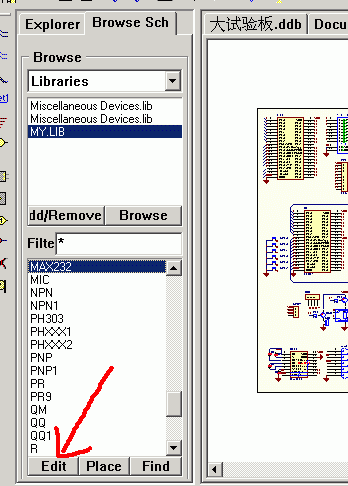

1.先來打開SCH文件，選中教學提供的那個SCH零件庫，然后選編輯，進入SCH零件編輯器

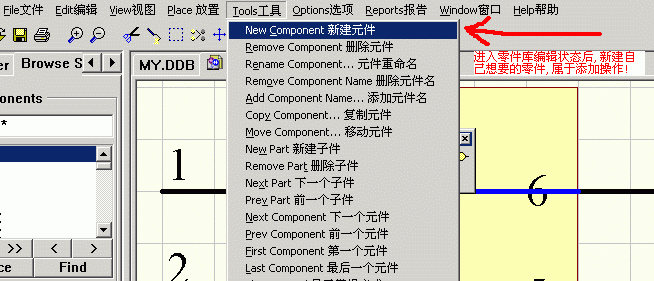

2.在這個現(xiàn)有的庫中新建一個SCH零件

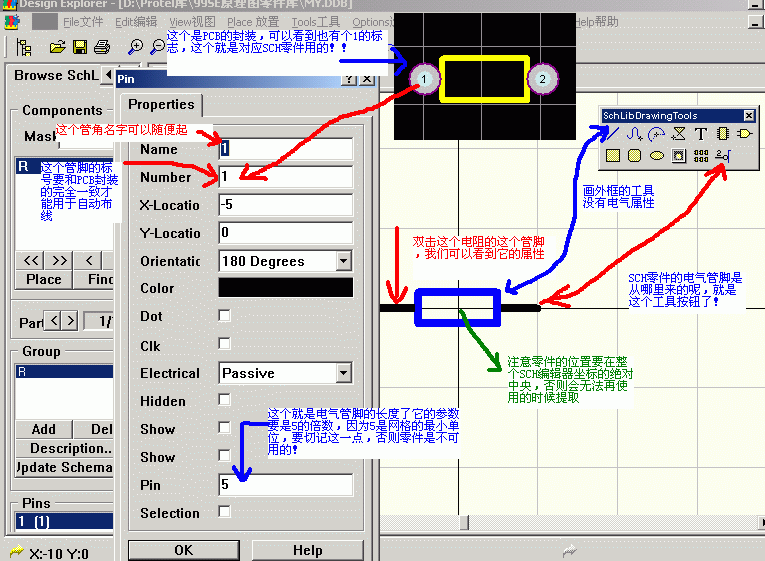

3.先以做一個SCH電阻零件為例子說明一下，請注意看圖中所有的中文注釋！

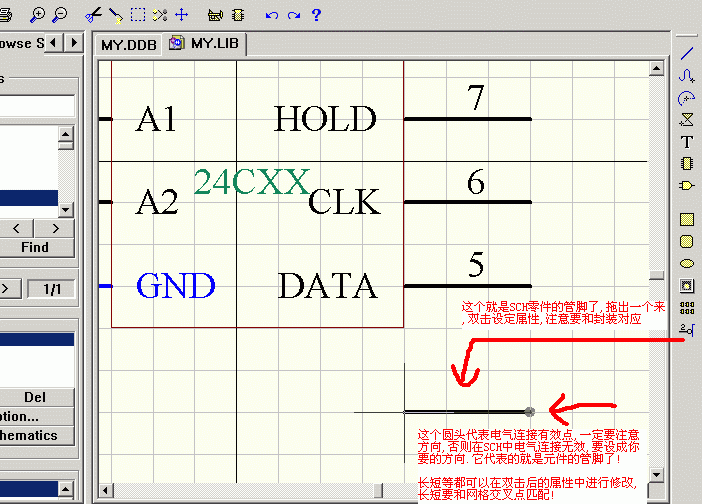

4.要注意SCH零件的管腳的電氣連接有效點是有講究的！仔細看一下下面這個圖，注意看中文注釋！

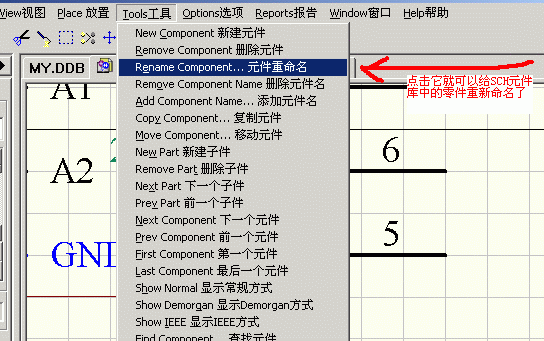

5.用這個方法可以給零件庫中的零件改名字

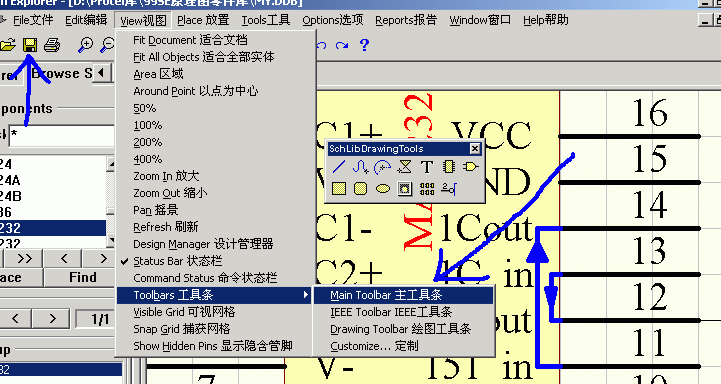

6.最后是保存你的所有勞動成果，要提取的你的新零件需要重新啟動PROTEL 99SE
