很多網友渴望自己設計電路原理圖（SCH）、電路板（PCB），同時希望從原始SCH到PCB自動布線、再到成品PCB電路板的設計周期可以縮短到1天以內！是不是不可能呢？當然不是，因為現在的EDA軟件已經達到了幾乎無所不能的地步！由于電子很著重實踐，可以說，不曾親自設計過PCB電路板的電子工程師，幾乎是不可想象的。
   很多電子愛好者都有過學習PROTEL的經歷，本人也是一樣，摸索的學習，耐心的體會，充分的體會什么是成功之母。不希望大家把不必要的時間浪費在學習PROTEL的初期操作上，在這里做這個教程是為了給渴望快速了解和操作PROTEL的初學者們一個走捷徑的機會，教程大家都可以看到，可以省走很多不必要的彎路及快速建立信心，網絡的魅力之一就在于學習的效率很高。由于本人的水平很有限，所以教程做的比較淺，就是教大家：
1.畫畫簡單的原理圖（SCH）
2.學會創建SCH零件
2.把原理圖轉換成電路板（PCB）
3.對PCB進行自動布線
4.學會創建PCB零件庫
5.學會一些常用的PCB高級技巧。
    鑒于此，如果您這方面已經是水平很高的專業人士，無需看此教程。 同時也愿這些簡單的圖片教程可以使大家在今后的電子電路設計之路上所向披靡。
    關于教程涉及軟件版本：此教程采用的樣板軟件是PROTEL99SE漢化版，99SE是PROTEL家族中目前最穩定的版本，功能強大。采用了*.DDB數據庫格式保存文件，所有同一工程相關的SCH、PCB等文件都可以在同一*.DDB數據庫中并存，非常科學，利于集體開發和文件的有效管理。還有一個優點就是自動布線引擎很強大。在雙面板的前提下，可以在很短的時間內自動布通任何的超復雜線路！
    關于軟件的語言：采用的是主菜單漢化版，有少量的深層對話框是英文的，重要的細節部分都在教程中作了中文注釋，希望大家不要對少量的英文抱有恐懼的心理，敢于勝利是學習的一個前提。再就是不要太急于求成，有一顆平常心可以避免欲速則不達的問題。我可以向大家保證，等大家學會了自動布線，就會對設計PCB信心百倍。
    關于教程本身的資源：由于本人精力很有限，所以難免有些疏忽和錯誤，望大家指出和理解。如果有需要轉載的網友請在轉載教程的同時注明教程的出處即可。但愿它可以為大家提高掌握PROTEL的效率，更希望它能從此改變大家的一生！明天將會更加輝煌！

第1課:新建一個*.DDB,新建一個SCH文件,并且添加畫SCH要用到的零件庫

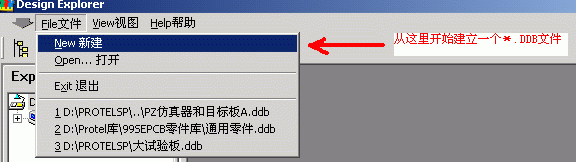

1.萬事開頭難，從建立一個 *.DDB 文件開始

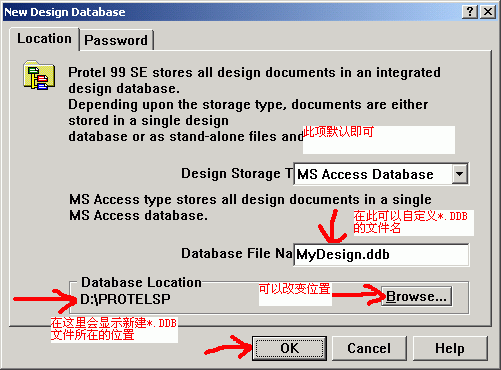

2.定義新建*.DDB的選項.

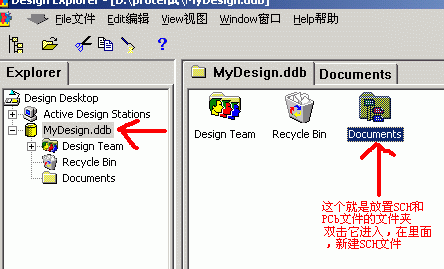

3.所有新建的文件一般放置在主文件夾中

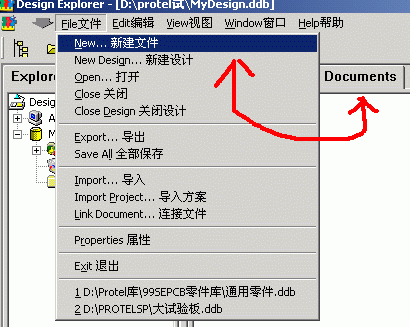

4.進入并新建*.SCH

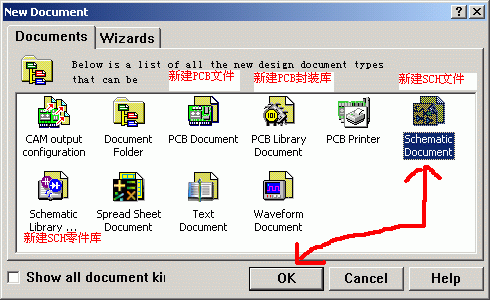

5.新建一個*.SCH文件（注意看一下那些中文的文字注釋）

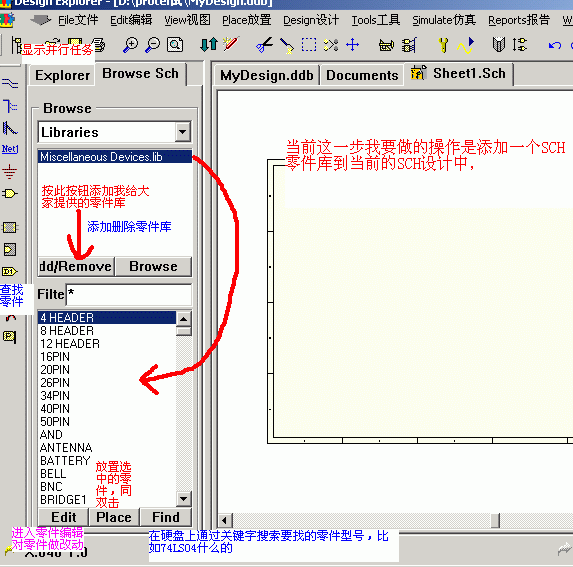

此時請?zhí)砑游医o大家提供的 點擊下載常用SCH零件

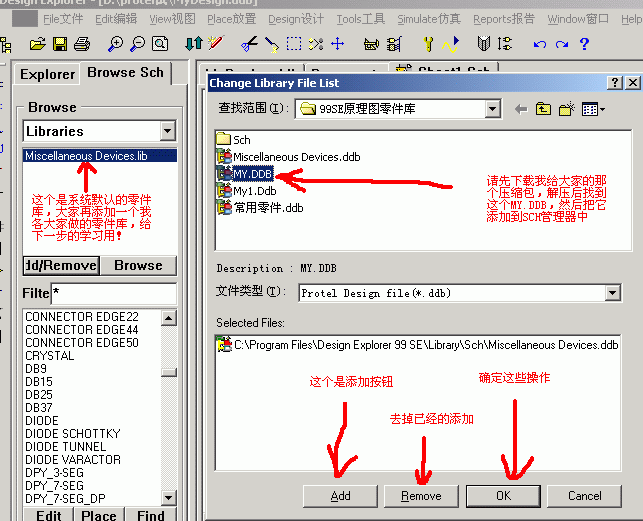

7.下面這個就是具體的添加方法了
