算術運算和邏輯運算指令

　　加法指令A(yù)DD、減法指令SUB

　　乘法指令MUL、除法指令DIV

　　加1指令I(lǐng)NC、減1指令DEC

　　字邏輯運算指令(FNC26~FNC29)

1、加法指令A(yù)DD、減法指令SUB

　　ADD指令是將指定的源元件中的二進制數相加,結果送到指定的目標元件中去。每個數據的最高位作為符號位（0為正，1為負），運算是二進制代數運算。

　　減法指令SUB與ADD指令類似。

2、乘法指令MUL、除法指令DIV

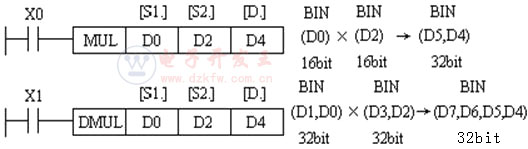

　　MUL指令是將兩個源元件中的數據的乘積送到指定目標元件。如果為16位數乘法，則乘積為32位， 果為32位數乘法，則乘積為64位，如圖5.25所示。數據的最高位是符號位。

3、加1指令I(lǐng)NC、減1指令DEC

　　INC、DEC指令操作數只有一個，且不影響零標志、借位標志和進位標志。

　　在16位運算中，32767再加1就變成了-32768。32位運算時，2147483647再加1就變成-2147483648。DEC指令與INC指令處理方法類似。

 4、字邏輯運算指令(FNC26~FNC29

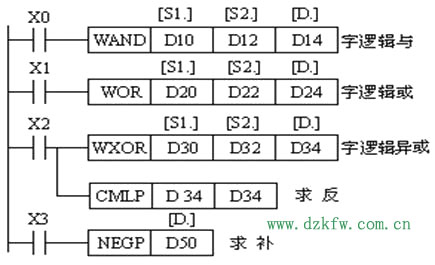

　　字邏輯運算指令包括WAND(字邏輯與)、WOR（字邏輯或）、WXOR（字邏輯異或）和NEG（求補）指令。使用方法如圖所示。

 案例一： 假設有一汽車停車場，最大容量只能停車50輛，為了表示停車場是否有空位，試用plc來實現控制。

　　一、硬件的實現

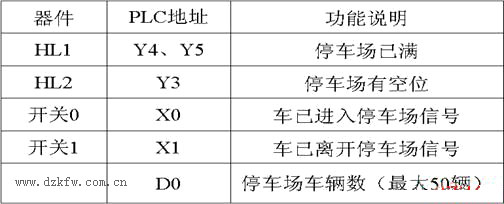

　　1、I/O分配表

　　2、外部連線

　　根據上述模塊的學習，再依據圖中的標示，同學們可以自己畫出輸入及輸出端口的分配，在這不加深述。

　　二、軟件的編程

案例二： 某控制程序中要進行以下算式的運算：38X/255+2 式中“ X ”代表輸入端口 K2X0 送入的二進制數，運算結果需送輸出口 K2Y0 ； X020 為起停開關。

　　一、硬件的實現

　　1、I/O的分配

　　2、硬件連線

　　根據上述模塊的學習，再依據圖中的標示，同學們可以自己畫出輸入及輸出端口的分配，在這不加深述。

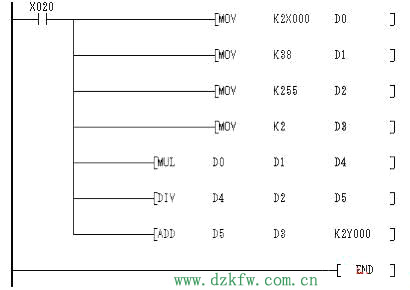

　　二、軟件的實現
