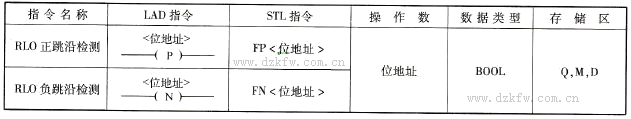

RLO跳變沿檢測可分別檢測上升沿（正跳沿）和下降沿（負跳沿）。RLO下降沿檢測指令和RLO上升沿檢測指令分別對應語句表中的“FP”和“FN”指令。

    RLO下降沿（負跳沿）是檢測該指令所在點的邏輯狀態是否有從“1”到“0”的變化，即是否有下降沿發生。<位地址>位為邊沿存儲器，其作用是存儲該點前一掃描周期的狀態，以便進行比較。如果本周其期該點的狀態為“0”，上個掃描周期的狀態為“1”，則說明有下降沿（負跳沿）發生，邏輯輸出結果為“1”，否則邏輯輸出結果為“0”。

    RLO上升沿（正跳沿）是檢測該指令所在點的邏輯狀態是否有從“0”到“1”的變化，即是否有上升沿發生。<位地址>位為邊沿存儲器，其作用是存儲該點前一掃描周期的狀態，以便進行比較。如果本周期該點的狀態為“1”，上個掃描周期的狀態為“0”，則說明有下降沿（負跳沿）發生，邏輯輸出結果為“1”，否則邏輯輸出結果為“0”。

    在每一個程序掃描周期過程中，RLO位的信號狀態都將與前一周期中獲得的結果進行比較，看信號狀態是否有變化。前- RLO的信號狀態必須保存在邊沿標志地址（<位地址>）中，以進行比較。如果在當前和先前的RLO狀態之間有變化（檢測到下降沿或上升沿），則在操作之后，能流在該掃描周期內流過檢測元件，即RLO位僅在該掃描周期內為“1”；如果在當前和先前的RLO狀態之間沒有變化（無脈沖邊沿），則在操作之后，RLO邊沿檢測指令均把RLO復位為0。

    RLO邊沿檢測指令均指定有一個“位存儲器”，用來保存前一周期RLO的信號狀態，以便進行比較，在0B1的每一個掃描周期，RLO位的信號狀態都將與前一周期中獲得的結果進行比較，看信號狀態是否有變化。“位存儲器”使用的操作數可以是I、Q、M、L、D。
