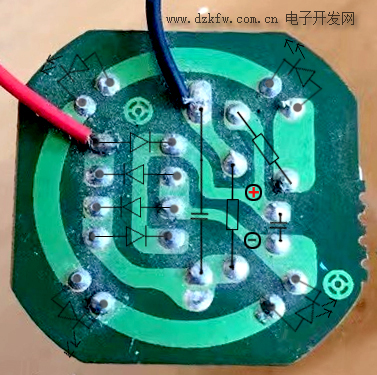

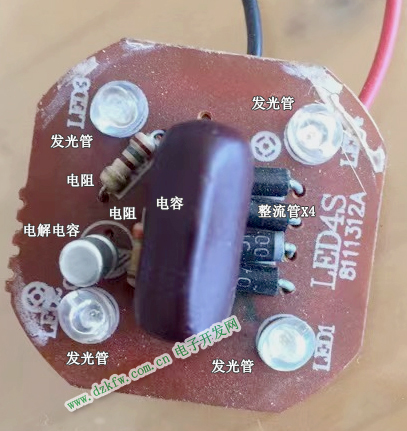

會員注冊一只月光小夜燈，五彩繽紛，惹人喜愛。名稱叫“夜光”，但黑夜里感覺太亮。因為功耗不大，24小時不關，終究還是將夜燈的插頭燒壞了。于是拆機研究一下。實體圖和電原理圖如下。

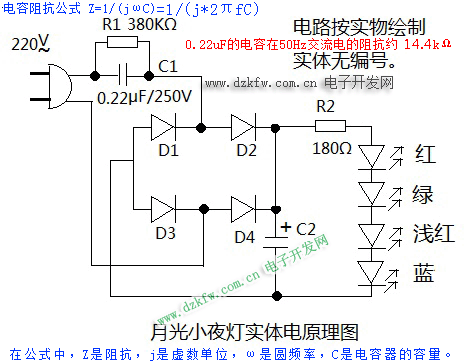

上圖的阻容降壓，其中R1和C1并聯的阻抗73.4kΩ，發光二極管通過電流約220v/73.4kΩ=2.99mA。
阻容降壓電路，R1電阻可以選用更大的電阻，比如1MΩ，另外電容C1應該選用400V比較好，這樣可以用久一些。
發光二極管（LED）的工作電流通常根據其功率和封裝形式有所不同。對于小功率的指示燈用LED，其典型工作電流范圍是1毫安到20毫安。電流越大，使用壽命越短。
