大功率LED恒流電路,LT3490 LED DRIVER

關鍵字：LT3490,LED恒流電路圖

    目前單顆功率為1W、3W的白光LED很常見，特別在一些中高檔的便攜式強光手電筒中應用比較廣泛。這類手電筒一般采用單節堿性電池或者鎳氫可充電電池供電，所以體積非常小巧。

    大功率LED工作過程中會發熱產生溫升，而流過的電流會隨著溫度的升高而增大，過大的電流會嚴重影響LED的發光效率和使用壽命。所以，對功率LED不能采用恒壓供電．而應該采用恒流驅動．例如1W的功率LED，一般要求350mA的恒定電流為其供電。如果想DIY一個大功率LED手電筒，制作一個恒流源就成了重點。

    恒流源分為線性恒流源和開關恒流源兩種。線性恒流源的電路比較簡單，易于制作，但它的效率低，不適合在電池供電系統中使用。另外一點就是，線性恒流源不能實現升壓，所以當負載所需電壓高于電源電壓(例如單節堿性電池驅動功率LED)時，這種方式是無法使用的。開關型恒流源恰好彌補了線性恒流源的缺點，具有高效率、能實現升壓與降壓的優點．而唯一的不足就是電路相對復雜。

    這里介紹一款單顆1w功率LED驅動芯片--凌厲爾特公司的LT3490。經筆者試用，效果非常不錯，很適合DIY手電筒。

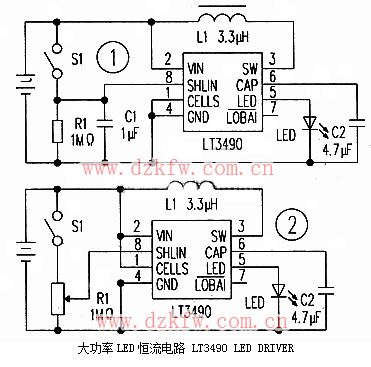

    LT3490是一款固定振蕩頻率(1.3MHz)的高效升壓型LED驅動芯片，輸入電壓范圍為1V～3.2V，輸出恒定電流350mA。圖1所示為LT3490的典型應用電路。電池為單節或兩節鎳氫電池或者單節堿性電池，此時電路輸出恒定：350mA電流。圖中只有四個外圍器件，電路板可以采用熱轉印的方式制作成圓盤形狀。特別需要注意的是電感L1的選擇，LT3490內部的開關頻率超過1MHz．為了減少磁芯損耗，L1的繞制應該使用高頻磁芯；為了減少線圈的熱損耗，L1的等效串聯電阻(ESR)盡可能的小。另外，L1的飽和電流要大于線圈中峰值電流，這里要求L1的飽和電流在1A以上。

    LT3490的輸出電流也可以通過一個分壓電阻來調整，如圖2的電路中，當?shù)冖嗄_上的電位0.2Vin

作者：任杰
