簡單的無線供電電路實驗——手工制作的無線供電電路

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/6/9

這是一種簡單的電路,可以短距離為一個LED燈泡進行無線供電!該電路有兩種功能,電壓轉換器和電能的接收與發送。這是一個非常容易實現的項 目。讓我們開始吧!

所需材料:

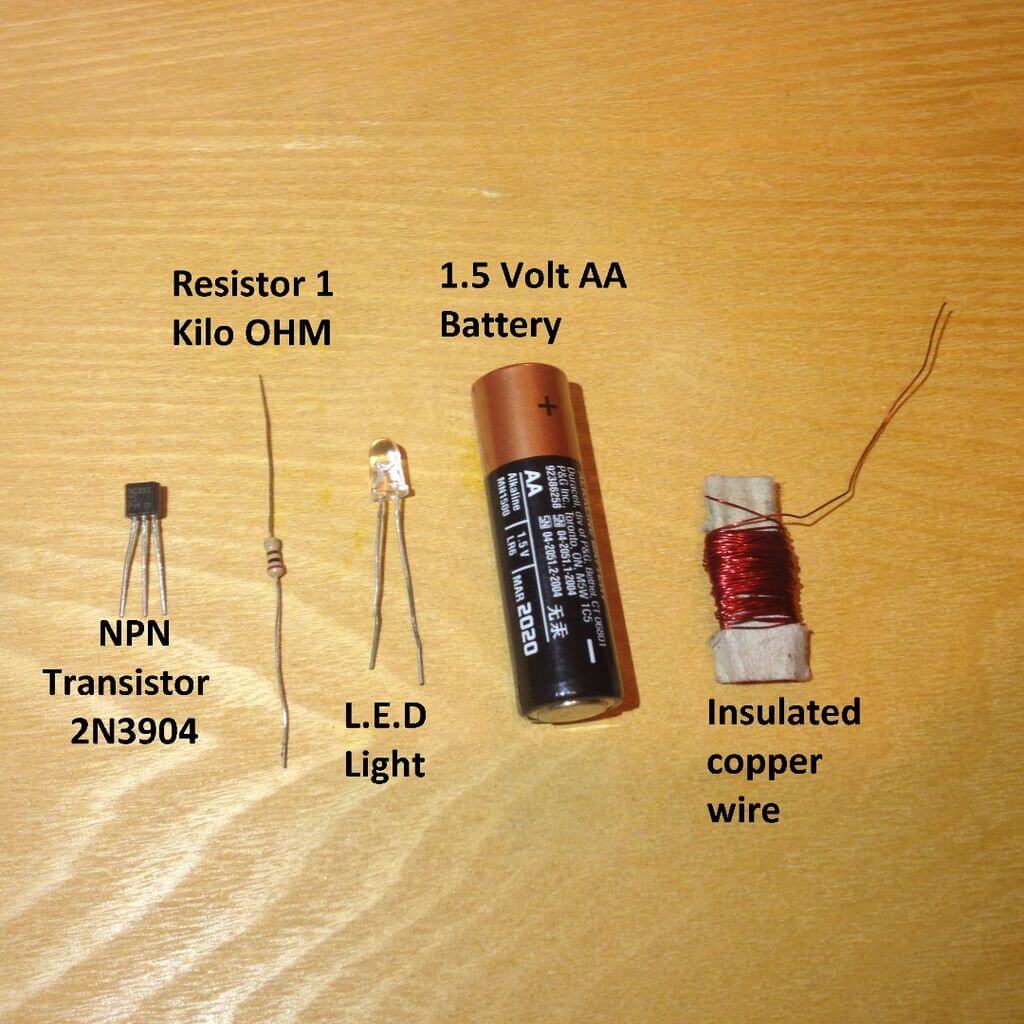

無線供電實驗材料

1)NPN型晶體管。這里采用的是2N3904,你也可以用其他常見型號的,如BC337,BC547等。

2)漆包線。大概需要長度為120厘米左右的漆包線。你可以在很多舊的電子設備中找到,像不用的小喇叭、繼電器、變壓器、小電機、馬達等里面都可以找到。

3)1K 電阻。電阻主要用來防止三極管過載燒壞,也可以使用其它的電阻代替,最高4-5K歐。 當然你也可以不用電阻,但那樣就會有較大的電流同時你的電池將堅持不了多長時間。

4)LED燈珠。 這里使用的是2mm超高亮白色LED。也可以使用其它的LED(發光二極管)。該電路中,LED僅作為展示電路動作的一個工具。

5) 1.5V AA電池。1.5V就可以了,電壓高了會燒壞三極管。 (不擔心的話可以試試,燒壞了別怪我哦^o^)。

所需工具:

1) 剪刀或者美工刀。

2) 烙鐵。如果你沒有烙鐵,你可以直接把線手工擰在一起也行。當然如果你有面包板的話那就更好了。

3)打火機。這里使用打火機來燒掉漆包線上的絕緣層,當然也可以用剪刀或者美工刀來慢慢刮掉。

開始步驟:

1)繞指兩個線圈:在電池上繞制1個繞30匝線圈備用。接著再繞一個線圈,當繞到15匝時做一個抽頭,接著再繞15匝。

無線供電電路



中間抽頭的30匝線圈一定要確保抽頭兩端的線圈直徑和匝數相等,同時保證線圈間的相互絕緣。

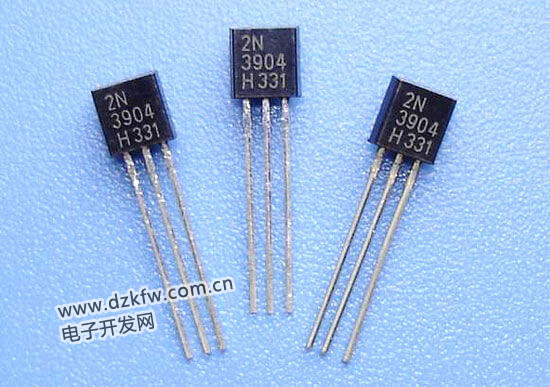

2)制作發射電路:首先判斷三極管的各個引腳的方法。手拿三極管平的一面朝向你自己,引腳朝下。你的左邊是三極管的發射極,中間是基極,右邊是集電極。

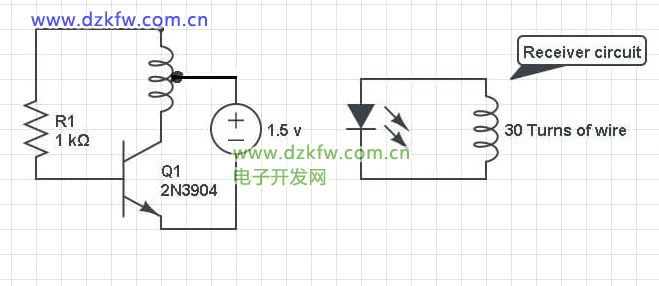

參照電路圖將1K歐電阻的一端連接至2N3904的基極,電阻的另一端連接至15匝+15匝線圈的一端(注意:不是中間抽頭的位置,是端頭),有抽頭線圈的另一端接至2N3904的集電極,最后在2n3904的發射極和中間抽頭線圈的抽頭處各焊一端延長線備用。

3)制作接收電路:很簡單,參照電路圖將無抽頭線圈的兩端焊接至發光二極管兩端即可。

無線供電電路實例

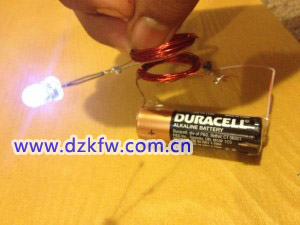

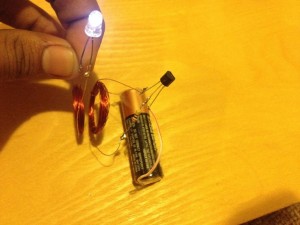

實物連接簡圖:

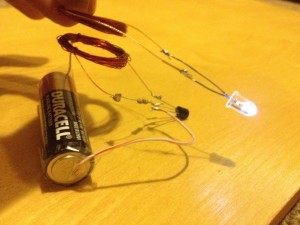

4)連接:將線圈的抽頭端連接到AA電池的正極,將三極管的發射極連接到AA電池的負極,F在你可以把連接LED的線圈慢慢接近抽頭線圈,正常的話LED將點亮。

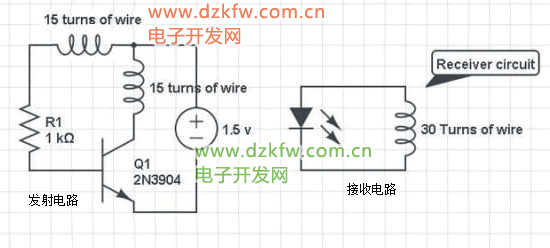

最后附上改進后的電路圖:有興趣的可以試制一下。
