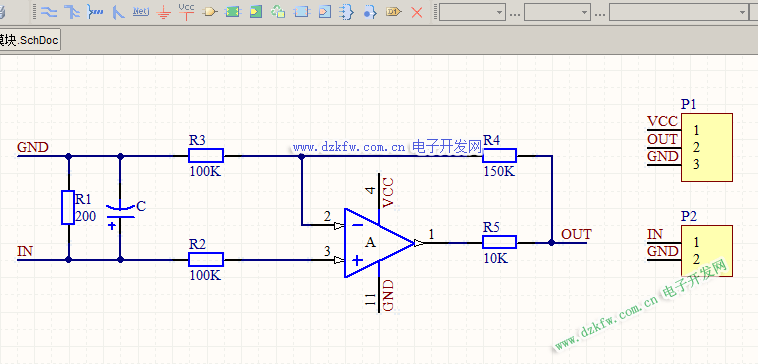

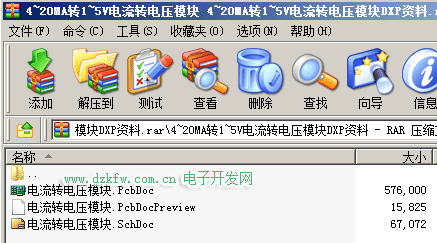

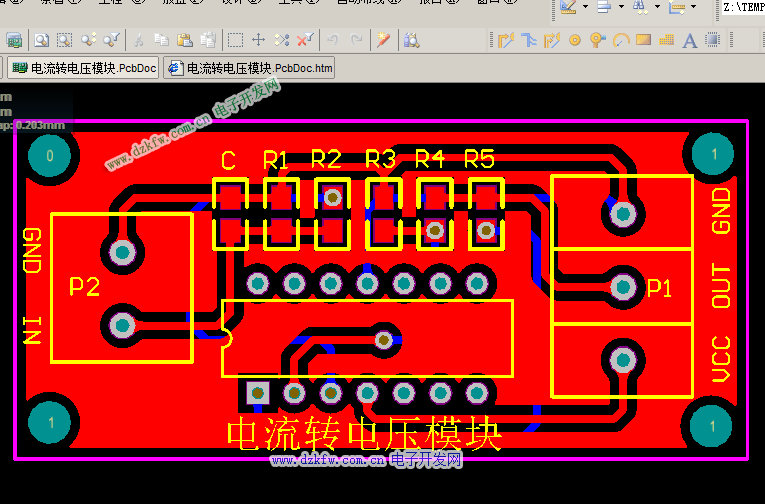

會員注冊Altium Designer畫的原理圖和PCB圖如下：(附件中可下載工程文件)

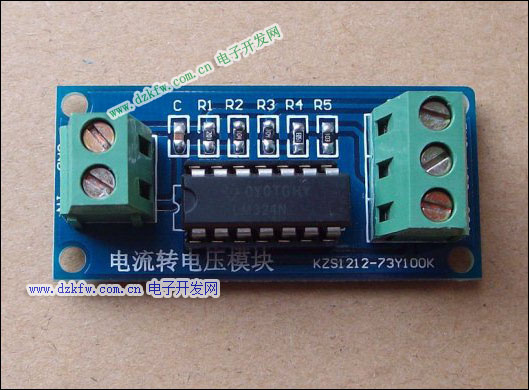

電流轉電壓模塊實物圖：
【簡要說明】
一、尺寸：全長51mm寬23mm高18mm
二、主芯片：LM324運算放大器
三、工作電壓：直流3V~30V
四、特點：
1、電路簡單實用，接線簡單。
2、一端與傳感器連接，另一端接電源和信號輸入即可（具體可參靠下圖描述）。
3、輸出信號直接連接AD轉換器。
4、可與帶AD功能的單片機連接。
5、電路小巧，方便固定安裝。
6、主要是實現工業標準上的電流（0～10mA、4～20mA）轉換工業標準上的電壓（0～5V、1～5V）。
7、工作溫度-10°~70°。
8、RS-485的數據最高傳輸速率為10Mbps
9、RS-485最大的通信距離約為1200m，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

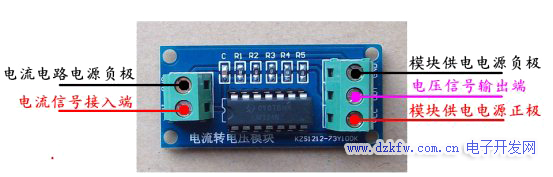

【標注說明圖】
根據同相放大電路的放大倍數
A=1+
0～10mA/0～5V電流/電壓
假設R1=200Ω,那么當輸入0～10mA電流信號時,R1兩端產生的壓降為0～2V,要使其產生0～5V的輸出電壓,那么確定其放大倍數為2.5,即A=2.5,如果R4=150K,R3=100K,滿足A=2.5,由于R2、R5參數的確定與電路沒有多大影響，理論上設計給定R2=100k, R5=10k。所以設計得到0～10mA/0～5V電流/電壓變換電路。如圖2.4
圖2.4 0～10mA/0～5V電流/電壓變換電路
測量當輸入電流為0～10mA時，輸出電壓的值，如下表4.6所示：
表4.6 0～10mA/0～5V轉換電路測量數據
|
輸入電流（Ii）/mA |
0 |
1.0 |
2.5 |
4.0 |
5.0 |
6.0 |
7.5 |
10.0 |
|
輸出電壓（Uo）/V |
0 |
0.49 |
1.24 |
1.99 |
2.5 |
3.0 |
3.73 |
5.0 |
|
Uo(理論) |
0 |
0.5 |
1.25 |
2.0 |
2.5 |
3.0 |
3.75 |
5.0 |

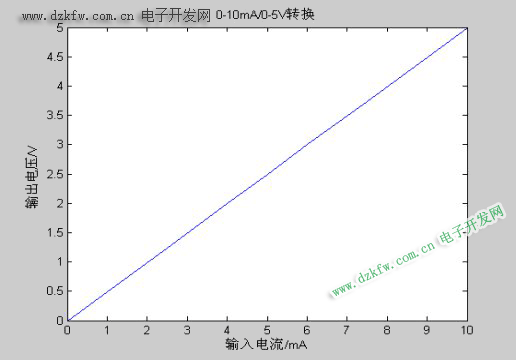

根據表4.6作出0～10mA/0～5V電流/電壓轉換電路的對應曲線圖，如圖4.4所示。由曲線可以看出，該轉換電路具有良好的線性。
圖4.4 0～10mA/0～5V轉換電路對應曲線
4～20mA/0～5V電流/電壓
同理，假設R1=200Ω,那么當輸入4～20mA電流信號時,R1兩端產生的壓降為0.8～4V,要使其產生1～5V的輸出電壓,那么確定其放大倍數為1.25,即A=1.25。同相放大電路的放大倍數，如果R4=25K,R3=100K,滿足A=1.25,由于R2、R5參數的確定與電路沒有多大影響，理論設計R2=100k,R5=10k。同樣設計得到4～20mA/1～5V電流/電壓變換電路。
產品淘寶有售

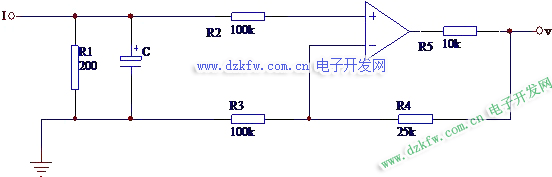

圖2.5 4～20mA/0～5V電流/電壓變換電路
- 4～20mA/1～5V轉換電路的調試
將撥動開關撥到另一端，將R4=25k接入電路中；同樣調節調零電阻使得零輸入時，滿足零輸出。測量當輸入為4～20mA時，輸出的電壓值，如表4.7所示：
表4.7 4～20mA/1～5V轉換電路測量數據
|
輸入電流（Ii）/mA |
4.0 |
5.0 |
10.0 |
15.0 |
20.0 |
|
輸出電壓（Uo）/V |
1.0 |
1.24 |
2.49 |
3.73 |
4.96 |
|
Uo(理論) |
1.0 |
1.25 |
2.5 |
3.75 |
5.0 |

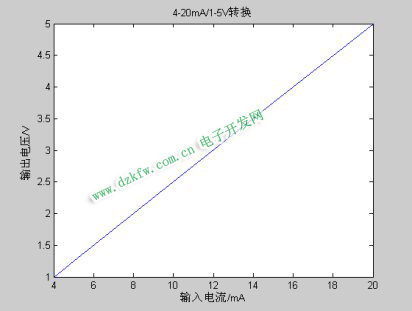

由表4.7作出4～20mA/1～5V電流/電壓轉換電路的對應曲線圖，如圖4.5所示。由曲線可以看出，該轉換電路具有良好的線性。
圖4.5 4～20mA/1～5V
轉換電路對應曲線
