上面一個運放，是一個電壓比較器的電路，水是導電的，檢測板上有雨水的話，就相當于一個電阻，運放的兩個輸入端電壓比較，當+極高于-極，會輸出高電平，通過一個三極管，使LED點亮。平時，沒有雨水，LED應該是亮的。有雨水，LED會滅。電位器可調節靈敏度。

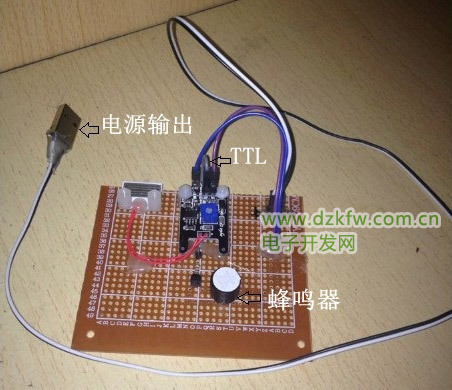

實物圖接線如下：

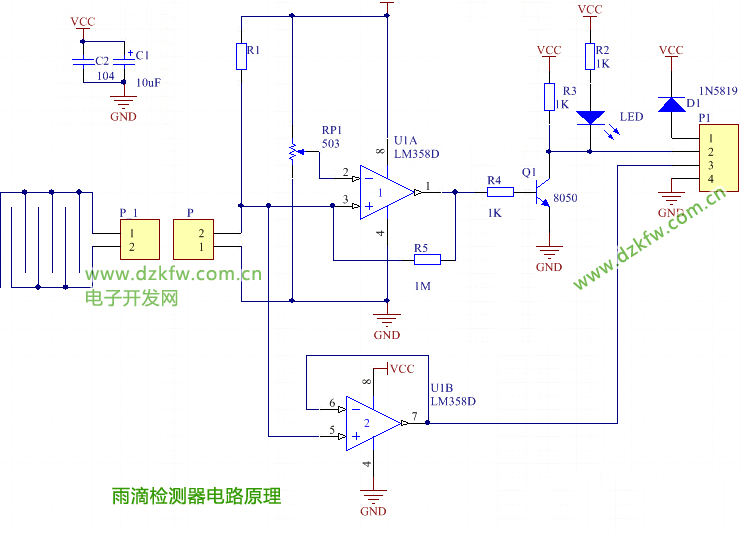

雨滴檢測器電路原理
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2023/6/30
Tags：雨滴檢測,雨滴檢測電路,傳感器
