這篇文章主要是關于 IGBT 好壞的測量方法。

一、IGBT 好壞的測量方法

1、先確定極性

在測量 IGBT 好壞之前，先必須要確定 IGBT的極性。

將萬用表設置到 R×1KQ 位置。用萬用表測量時，如果一級和另外兩極的電阻值是無窮大的，則更換表筆后該極和另外兩極的電阻值仍然是無窮大，則判斷此極是柵極（G）。

用萬用表測量剩下的兩極，如果被測電阻為無窮大，則更換表筆后被測電阻變小。在第一次測量到小電阻值時，判斷紅色表筆接集電極（C），黑色表筆接發射極（E）。

2、簡單的方法--柵極觸發

將 3 個端子短接在一起，使 IGBT 放電。在測試過程中不要觸摸任何端子，始終將 IGBT 保持在黑色外殼上。

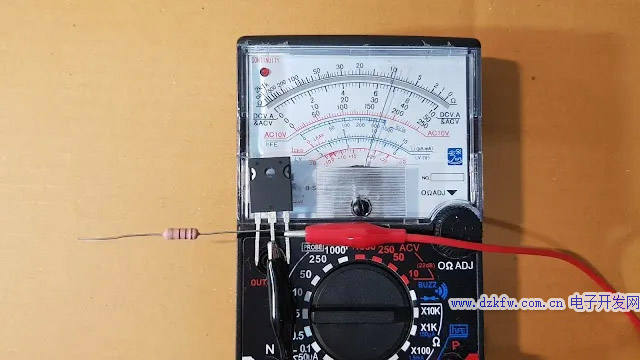

1）將最小的引線作為連接，然后使用電阻從 C （集電極）端提供觸發電壓到觸發 G（柵極） 端，好的 IGBT 會使萬用表的指針向前移動并指向某個電阻。

IGBT好壞測量圖解：

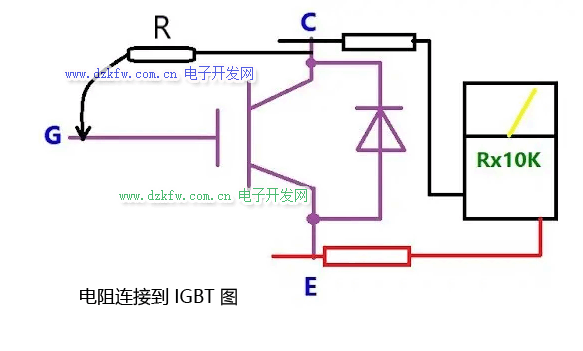

電阻連接到 IGBT 圖

2）然后移除電阻（觸發電壓），IGBT 仍然讓電流流動，并且在觸發柵極時指針仍然指向相同的位置。去除觸發電壓后，指針仍指向同一位置（為良好的IGBT），否則為壞的IGBT。

IGBT好壞測量圖解：

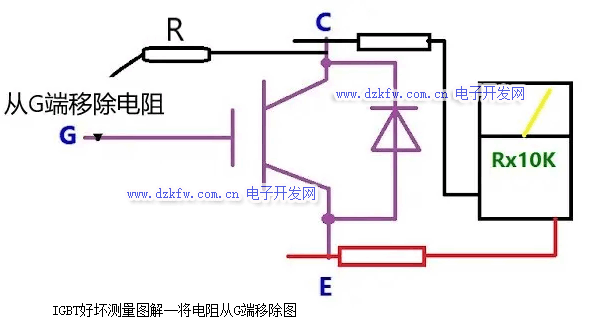

IGBT好壞測量圖解--將電阻從G端移除圖

二、二極管檔測試--IGBT 好壞的測量方法

IGBT 有3個腳，分別是G（柵極）、C（集電極）和 E（發射極），其工作原理是輸入電壓控制輸出電流。我們可以使用這個基本偏差來測試它是一個壞的還是好的 IGBT。

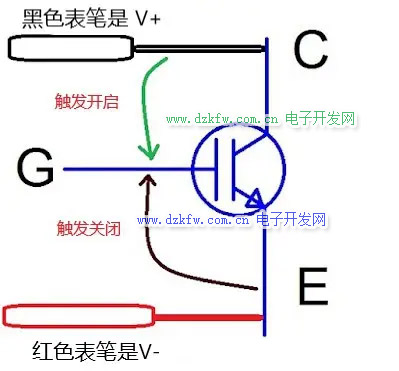

重要說明 ：這里使用的模擬萬用表是黑色表筆是V+ 紅色表筆是V- 的版本，當設置為電阻測試功能時。

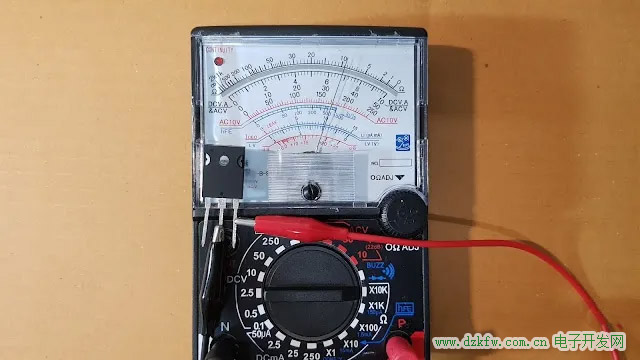

IGBT好壞測量圖解--萬用表測IGBT好壞

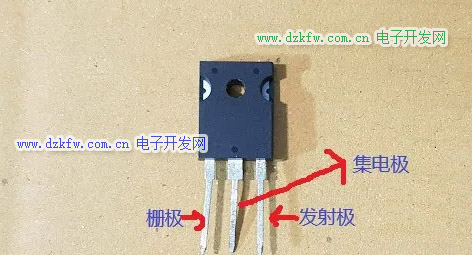

樣品 IGBT圖

1、模擬萬用表測IGBT 好壞

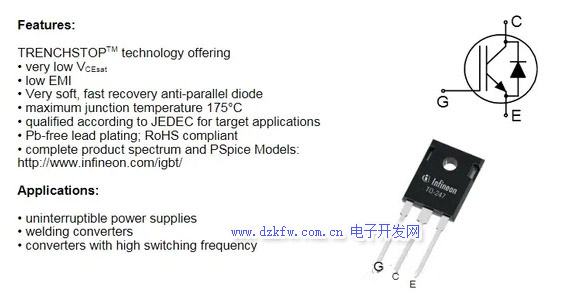

1） 從數據表（datasheet）中獲取 IGBT 引腳圖。

圖片

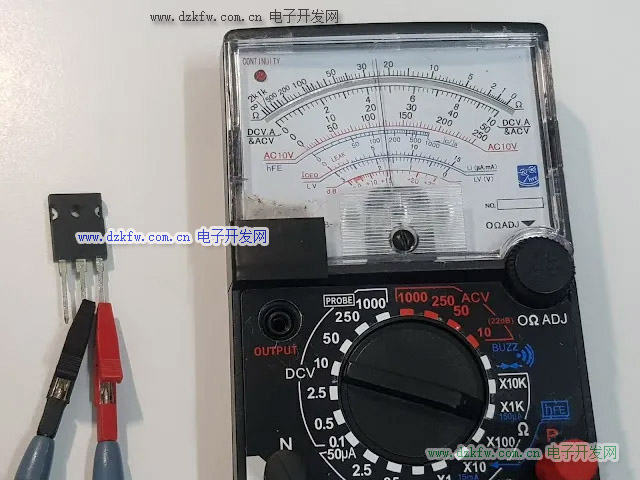

2）將測試線與 IGBT 的管腳連接起來，如下圖所示。

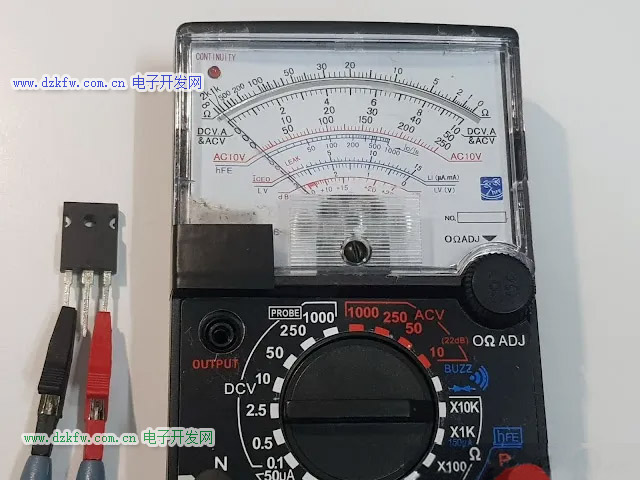

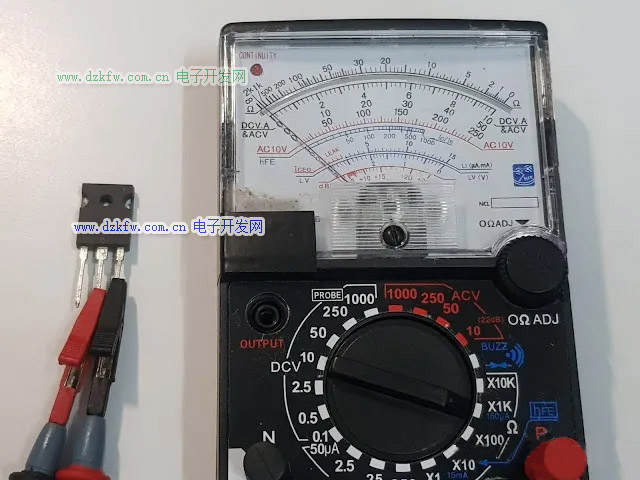

IGBT好壞測試圖解--測試連接圖

3）將模擬萬用表設置為 Rx10K，因為此范圍將由內部電池提供 9VDC。9VDC 足夠高以偏置門極，因此 IGBT 處于導通狀態。

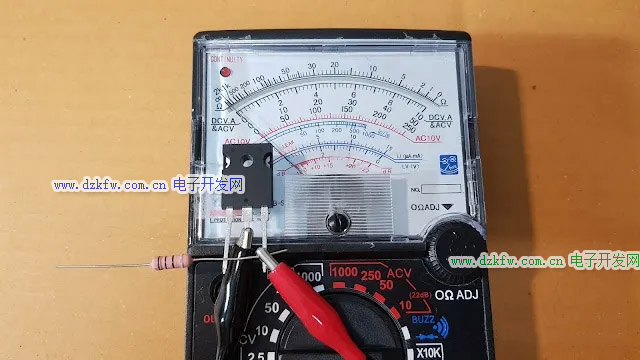

4）用電阻的腳在 G 印腳和 C 引腳之間臨時連接，萬用表的指針向前移動到低電阻，如下圖所示。

IGBT好壞測試圖解--將電阻與IGBT G端和C端臨時連接

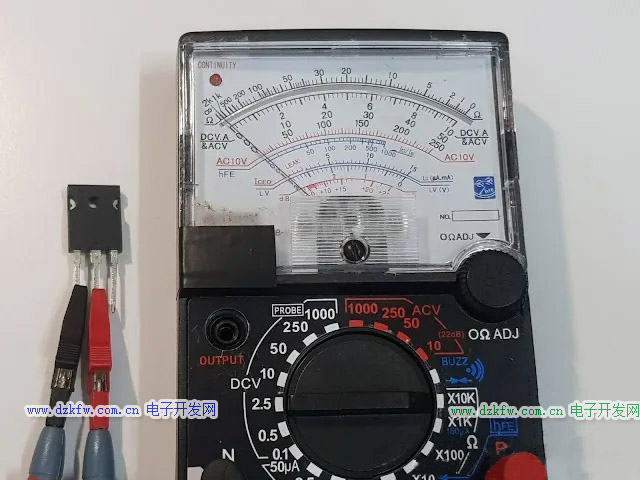

5）去掉電阻引腳后，萬用表指針位置不變，因為 IGBT 仍然工作在 ON狀態，這是 IGBT 指示良好，而壞的IGBT不能保持 ON 狀態，所以萬用表指針向后移動到∞位置拆下電阻的引腳后。

IGBT 好壞測試圖解--去掉電阻后測試

6）測試 OFF 狀態，用電阻管腳臨時連接 G （柵極）管腳和 E（發射極）管腳。好的 IGBT 可以偏置到 ON 和 OFF 狀態，而不好的 IGBT 不能偏置到 ON 和 OFF 狀態。

IGBT好壞測試圖解--測試off狀態

2、數字萬用表測IGBT 好壞

用數字萬用表測試 IGBT 好壞的步驟：

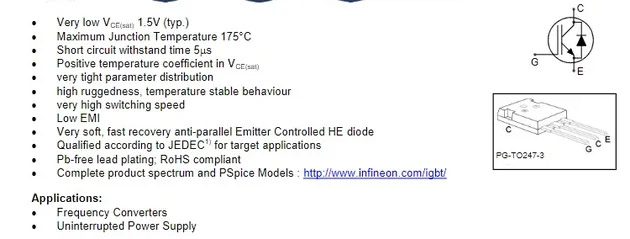

1）根據 IGBT 型號在數據手冊（datasheet）查找引腳功能。

1

圖片

2）將 IGBT 的 3 個引腳短接或者連接在一起放電，然后不要接觸引腳。

IGBT引腳圖

3）如果 C 和 E 腳有二極管，將數字萬用表設置為二極管測試功能，好的二極管在正向偏置時會顯示 0.5-0.8 V 的電壓，并在扭轉偏差時顯示 “OL”。壞的 IGBT（短路）將顯示 000V，壞的 IGBT（開路）將顯示 “OL” 2 次。

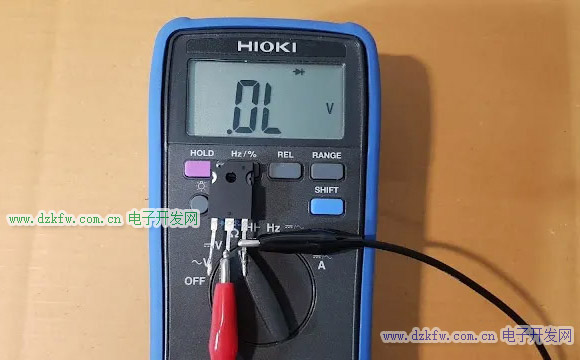

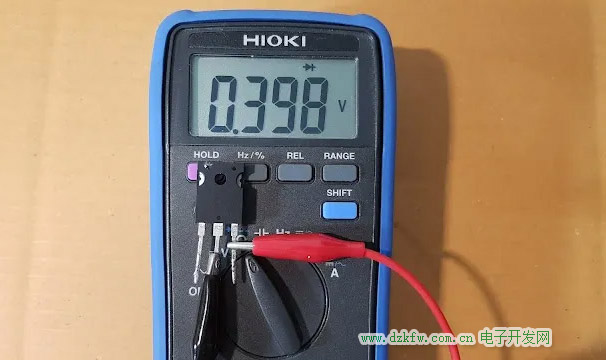

IGBT好壞測試圖解-帶有二極管的 CE 腳測試

IGBT好壞測試圖解-帶二極管的 CE 腳測試（反向測試線）

4）如果 C 和 E 引腳沒有二極管，將數字萬用表設置為電阻測試功能，好的IGBT有結果。好的IGBT會顯示高阻 1 次，顯示 “OL” 1 次。壞的 IGBT(短路) 顯示 0 ohm 2 次，壞的 IGBT(開路 ) 顯示 “OL” 2 次。

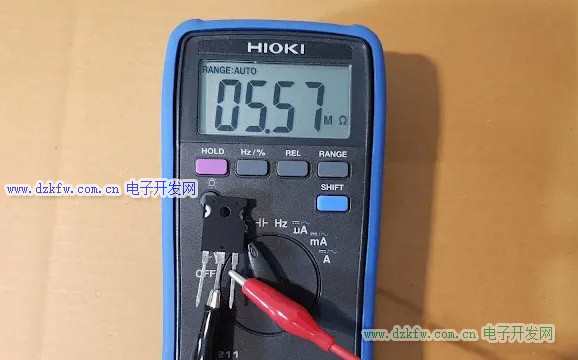

IGBT 好壞測試圖解--CE 引腳測試， CE引腳上沒有連接二極管

IGBT好壞測試圖表-CE 引腳腳測試（反向測試線），CE引腳上沒有連接二極管

5）檢查 G （柵極）和 C（集電極） 引腳，將測試線連接到 G（柵極） 和 C （集電極）引腳。

6）將數字萬用表設置為電阻測試功能，好的 IGBT 會顯示 2 次“OL”，因為在柵極引腳結處有一個絕緣體，所以萬用表無法測量該電阻（顯示“OL”）是非常非常高的電阻。不良的 IGBT（柵極泄漏）會顯示出一些電阻。

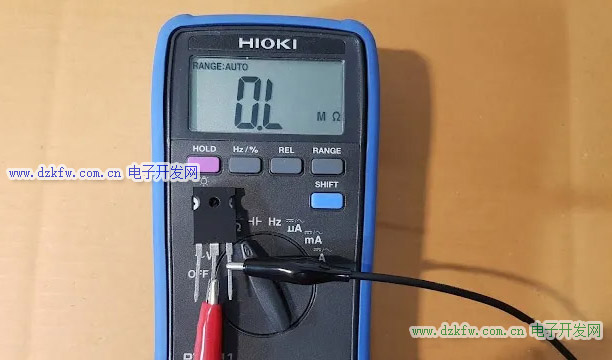

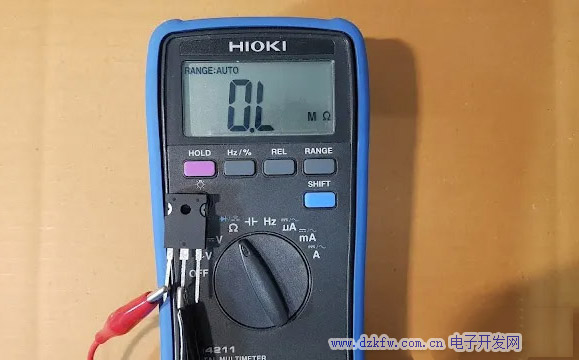

IGBT好壞測試圖解-G和C管引腳測試

7）檢查G（柵極）和E（發射極）引腳，將數字萬用表設置為電阻測試功能。

8）將測試線連接到 G （柵極）和 E （發射極）引腳，進行測試，然后切換測試線重新測試。好的IGBT會顯示“OL” 2 次，因為柵極引腳結有一個絕緣體，所以萬用表無法測量這個電阻是非常非常高的電阻。不良的 IGBT（柵極泄漏）會表現出一些電阻。

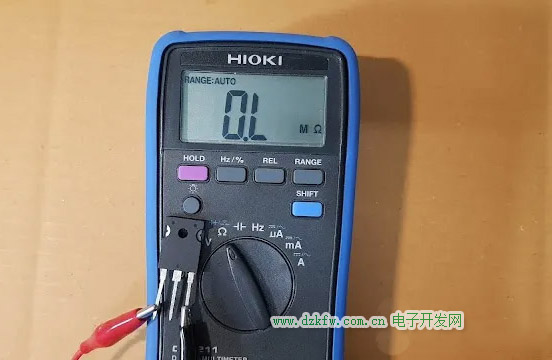

IGBT好壞測試圖解--G和E引腳測試

三、電阻檔測試--IGBT 好壞的測量方法

如果大家知道使用基本的萬用表并且知道如何測試二極管，就可以輕松地測試 IGBT 。測試 IGBT 注意三個引腳（G、E、C）。

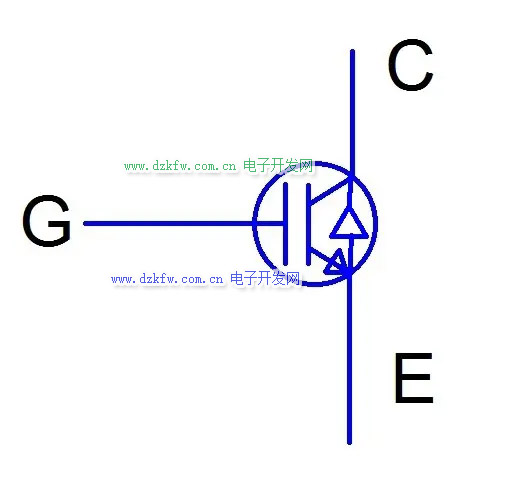

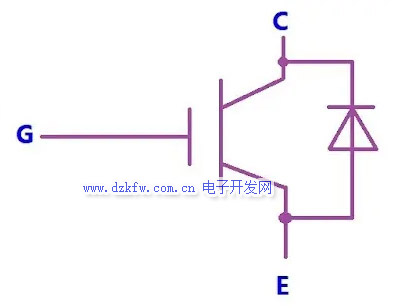

IGBT電路圖

有些型號的 IGBT 具有跨 C和 E 端子連接的內部二極管，大電流和大 IGBT 往往會因為短路和開路的情況失效，因此在測試所有過程之前，先檢查短路和開路情況。

用萬用表電阻檔測試 IGBT 的步驟：

1）使用電阻引腳或者其他類似的金屬線將 3 個端子短接在一起，使 IGBT 放電。放電后不能觸碰任何端子，在測試過程使用保持在絕緣區域或者黑色外殼上，在進行任何測試前，記得前從電路板上把 IGBT 給取下來。

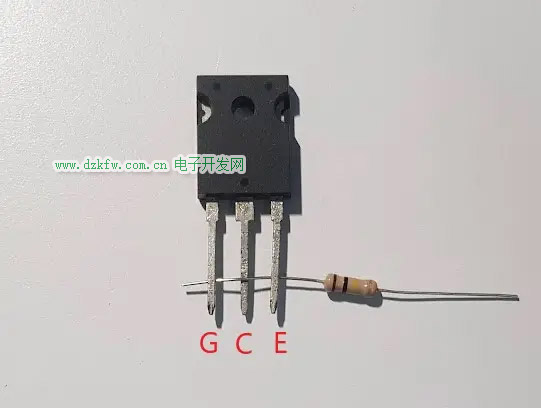

將 3 個端子短接在一起，使 IGBT 放電

2）使用 Rx1K Ohm 范圍測試 C 和 E 端子。觸摸表筆并讀取測量值。切換表筆并再次讀取測量值。好的 IGBT 會顯示一些電阻 1 次和“ ∞ ”1 次。短路 IGBT 將指向“ 0 Ohm ”2 次，開路的 IGBT 將指向“ ∞ ”2 次。

IGBT好壞測試圖解-好的 IGBT 會指向某個電阻 1 倍

IGBT好壞測試圖解-好的 IGBT 將指向“ ∞ ”刻度 1 次

3）使用 Rx10K Ohm 范圍測試 G 和 C 端子。觸摸表筆并讀取測量值。切換表筆并再次讀取測量值。好的 IGBT 會顯示“∞ ” 2 次。

使用 Rx10K Ohm 范圍測試 G 和 C 端子

4）使用 Rx10K Ohm 范圍測試 G 和 E 端子。觸摸表筆并讀取測量值。切換表筆并再次讀取測量值。好的 IGBT 會顯示“∞” 2 次。

IGBT好壞測試圖解-使用 Rx10K Ohm 范圍測試 G 和 E 端子

所有步驟 1、2、3 到 4 每次測試都必須處于良好狀態，因此 IGBT 處于良好狀態，只要有 1 步中的任何一步失敗，則 IGBT 已經壞了。

以上就是關于IGBT檢測好壞方法的一些總結，希望能夠對大家有用。
