整流橋就是將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起；半橋是將兩個二極管橋式整流的一半封在一起；用兩個半橋可組成一個橋式整流電路。一個半橋也可以組成變壓器帶中心抽頭的全波整流電路。

選擇整流橋要考慮整流電路和工作電壓.

整流橋堆

整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

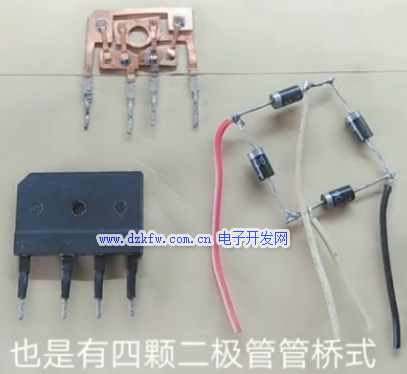

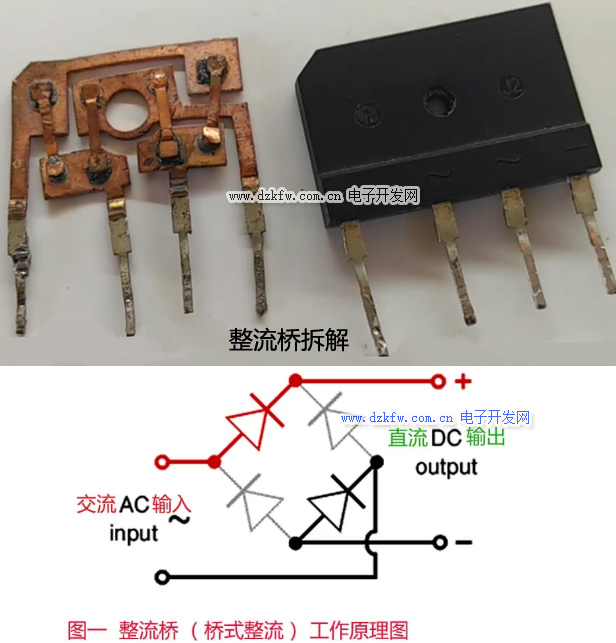

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。

全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

選擇整流橋要考慮整流電路和工作電壓.優質的廠家有“亞洲半導體”的G系列整流橋堆,進口品牌有ST、IR,臺系的SEP、GD等。整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

整流橋命名規則

一般整流橋命名中有3個數字，第一個數字代表額定電流，A；后兩個數字代表額電壓(數字*100)，V；如：KBL410 即4A，1000V

RS507 即5A，1000V。（1234567分別代表電壓檔的50V，100V，200V，400V，600V，800V，1000V）

整流橋的應用領域

凡需要電壓進行整流的領域都可以使用整流橋堆：

如

1 電鍍電解需要直流，因而需要把交流整流為直流。

2 直流電機也需要把交流整流為直流。

3 高壓直流靜電需要把交流整流為直流。

4 變頻電機的逆變電源是直流也需要把交流整流為直流。

5 蓄電池充電也需要把交流整流為直流。

6 等等。

這些整流都可以用整流橋堆。
