作者：老鐸

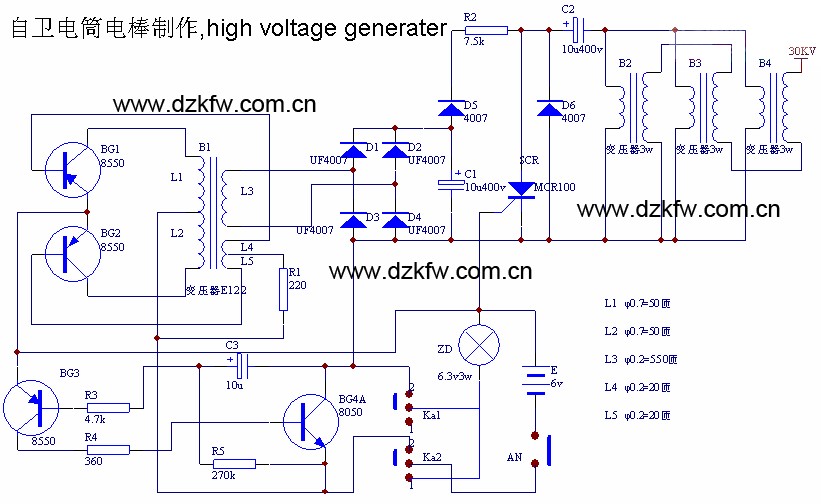

圖1的電路裝置可輸出近萬伏高壓脈沖用來自衛。整個裝置做成手電筒形式，一物兩用。
   電路原理：BG1、BG2、B1構成交、直流變換器，B1升壓后經QL橋式整流向C2充電。BG3、BG4組成中空系數大的多諧振蕩器，它輸出脈沖觸發可控硅3CT5導通。電容C2經3CT5和B2、B3、B4的初級放電。于是B2、B3、B4各次級相串聯輸出近萬伏高壓。當功能選擇開關K置于1位置時作照明電筒使用。
   元件的選擇與制作：變壓器B1用中波磁棒截取20mm和30mm長各兩段，繞上線圈后用環氧樹脂膠合成口字形磁環。各繞組數據見圖注。用E11形磁芯做更好。B2、B3、B4用市售XD型380V/6.3V指示燈變壓器，初次級倒過來使用，原6.3V次級并聯起來作初級，原 380V初級串聯起來作次級。連接時要注意次級電勢相串聯，否則輸出電壓不足。BG1、BG2的β值應大于60，且性能盡量接近。
   調試：先調整直流一交流變換器使B1次級電壓在200V以上，接上39k負載時不應低于160V。整機連接后，ZD閃亮，高壓脈沖變壓器發出“啪、啪” 聲。將電壓表咵接在可控硅陽、陰極間，電表擺動最大值應接近150V。多揩振蕩器振蕩周期應與C2充電周期同步，即應在C2充滿電時多諧振蕩器的脈沖到來觸發可控硅。這可以通過反復調節R2、C2、C3的數值使其相互兼顧，以求盡量同步，以獲得最佳輸出。調好后，高壓脈沖頻率每分種在60-120次之間。
