2 系統軟件設計
2．1 系統主程序流程圖

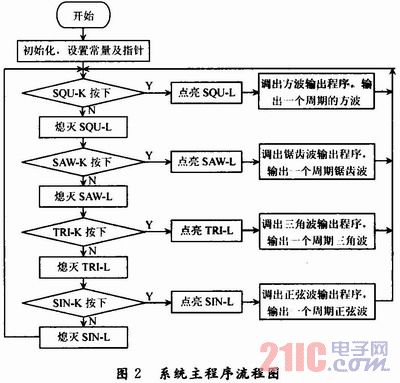

    信號發生器的軟件設計包括按鍵處理程序、正弦波產生程序、方波產生程序、三角波產生程序、鋸齒波產生程序幾個主要部分。主程序的主要功能接收用戶鍵盤輸入的數據(信號參數的預制、選擇)和控制指令，單片機發送數據及控制指令，按要求輸出信號。系統主程序流程圖如圖2所示。

    根據功能要求，本軟件設計了按鍵輸入程序，用戶可通過DIP開關設置輸出信號的頻率，或選擇輸出正弦波、方波、三角波、鋸齒波等。當用戶設定輸出時，程序把參數送至單片機，并對單片機發出控制命令使其按要求輸出需要的信號。
    主程序模塊主要完成的任務是對系統的初始化，初始化同時掃描是否有相應的功能鍵按下，如有，則轉入相應的功能子程序進行相應的操作。
