protues 中 信號發生器 示波器等怎么用

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-6-14

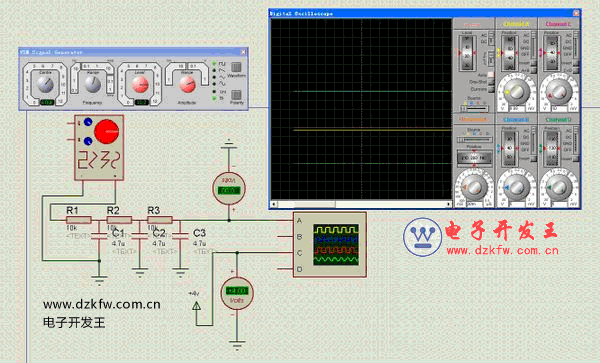

如下圖是我隨便畫的仿真圖和仿真結果,我的目的是想看看PWM啵(信號發生器產生)經過低通濾波后的信號大小和波形,但是仿真結果什么都出不來 不知道哪錯了呢,為什么PWM那路的連個電壓信號都毛,4V那個電源信號是我接出來比較的,但是接入示波器一樣跟沒接一樣,為什么呢

protues示波器的使用方法 示意圖

Proteuse 使用示波器
進行電路仿真的時候,經常要用到示波器來觀查各種信號的波形,下面我們一起來學習如何在proteuse professional 中使用仿真示波器.
單擊 虛擬儀器(virtual instruments)
并選擇示波器,添加到工作區中,此示波器共有兩路分別是A 和B 。即可以同時顯示兩路信號的波形,在這里我們只用到一路A,我們使用信號發生器發出正弦波,并連線到A點。這樣示波器就可以顯示該點的波形了。

連好線之后,單擊運行就會彈出示波器界面,雖然是示虛擬示波哭,但它跟我們真實的示波器幾乎全完一樣,我們只要按照實際示波器的調試方法就可以觀察到波形。
用鼠標改變掃描時間的指針位置,就可以改變掃描時間,同理改變其它參數時也一樣。調試原理跟真實示波器一樣。

注意:如果我們第一次運行,會自動彈出示波器。然而我們關閉示波器之后,第二次運行時示波器并沒有自動彈出來。此時如何才能看到示波器呢???
首先運行仿真,確保是在運行狀態下
單擊菜單欄上的 Debug 菜單 選擇VSM Oscilloscope
這樣就可以看到示波器了,你可能用到多個示波器,為了切換顯示不同的示波器可以在Debug菜單下選擇相應的示波器即可。
