今天設計的這款開關型（Ｄ類）音頻功率放大器采用時基電路ＮＥ５５５推動雙聲道功放ＴＤＡ１５２１，在±１６Ｖ供電時可以以高于８５％的效率輸出３０Ｗ×２的功率。

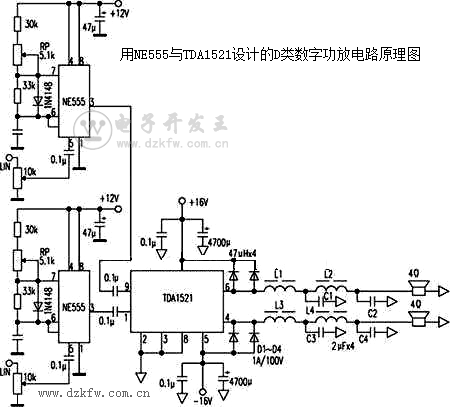

電原理見圖。ＮＥ５５５時基ＩＣ被接成振蕩頻率１２０ｋＨｚ、占空比５０％的方波振蕩器。音頻信號由⑤腳輸入時，③腳的輸出信號占空比就會隨著輸入音頻信號的幅值高低而作線性變化。該信號經ＴＤＡ１５２１功率放大后再經Ｌ１～Ｌ４、Ｃ１～Ｃ４構成的濾波電路還原音頻信號。快恢復二極管Ｄ１～Ｄ４用以保護ＴＤＡ１５２１免受Ｌ１～Ｌ４自感電勢的損壞。由于ＩＣ都是工作于開關狀態(tài)，因而可以高效率地輸出大功率。
調試時先不輸入音頻信號，此時ＴＤＡ１５２１的輸出端對地電壓應為０Ｖ，否則是時基電路靜態(tài)輸出非對稱的方波，應調節(jié)ＲＰ預以校正。然后輸入信號揚聲器應發(fā)聲。本裝置在輸入１ｋＨｚ的音頻信號而輸出功率為３０Ｗ×２時，實測效率達８５％以上，諧波失真小于０．８％，效果是出入意料地理想。
