Ne555光控開關路燈,NE555 light control lamp

關鍵字：NE555，光控電路圖

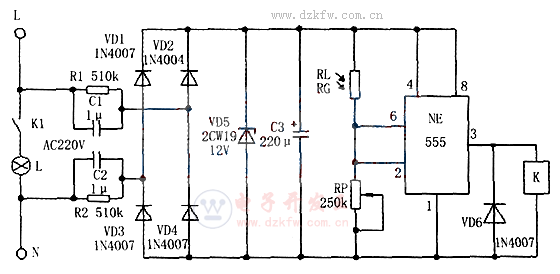

光控路燈電路圖

　電路工作原理：這種光控自動路燈的電路是電容器C1、C2和二極管VD1～VD4組成電容降壓、橋式整流電路，R1、R2是泄放電阻。穩壓二極管VD5將前級整流過的電壓穩定在12 V以內，以此作為NE555的工作電壓，C3是電源濾波電容器，能有效地抑制整流電壓的紋波，得到平滑的直流電壓。電路中NE555接成雙穩態電路，光敏電阻RC和電位器RP組成一個簡單的分壓器，NE555的②腳、⑥腳接在分壓點上。白天，光線較亮，光敏電阻RG呈低阻狀態，為此分壓點為高電位。當⑥腳電壓在2/3電源電壓以上時，雙穩態電路復位，NF555的輸出端③腳為低電位，繼電器K不工作，路燈L不發光。當夜幕降臨時，光敏電阻RG因無光照射而呈現高電阻，此時分壓點為低電位。當NE555的②腳電位在l/3電源電壓以下時，雙穩態電路被置位，NE555的③腳輸出高電位，繼圖1實用的光控開關路燈自動控制器電路圖電器K得電工作，其常開觸點K1觸點吸合，路燈L通電發光。二極管VD6并聯在繼電器線圈兩端，可以保護集成電路不受線圈的自感電動勢的作用而損壞。
　　元件選擇及調試：二極管以及阻容元件均按圖標注取值。微調電位器RP，因能改變分壓點的電位高低，所以能調節光控的靈敏度，從而使路燈在我們需要點亮的時候通電發光。具體調試時，應先將RP旋至阻值最大處，將光敏電阻RG放在相當于夜晚的暗光處，用絕緣性能好的十字起子緩慢細調小RP，估量到某一位置時，繼電器K吸合，路燈發光。
　　切記：選用燈泡的功率不得超過60 w。只要接線無誤…裝即成。有興趣的讀者、作者不妨一試。
