熱電堆傳感器和熱釋電傳感器是一回事嗎?溫度和紅外線波長的關系,熱電堆傳感器結構原理和應用

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/2/21

導讀:
溫度是表征物體冷熱程度的物理量,但溫度不能直接測量,需要借助于另一種物體的某種物理參數隨溫度冷熱不同而明顯變化的特性進行間接測量。
要進行可靠的溫度測量,就要選擇合適的溫度傳感器。近期我們接觸最多的就是熱電堆傳感器和熱釋電傳感器。他們是同一種傳感器嗎?他們之間又有什么區別呢?

紅外線和紅外線產生原理

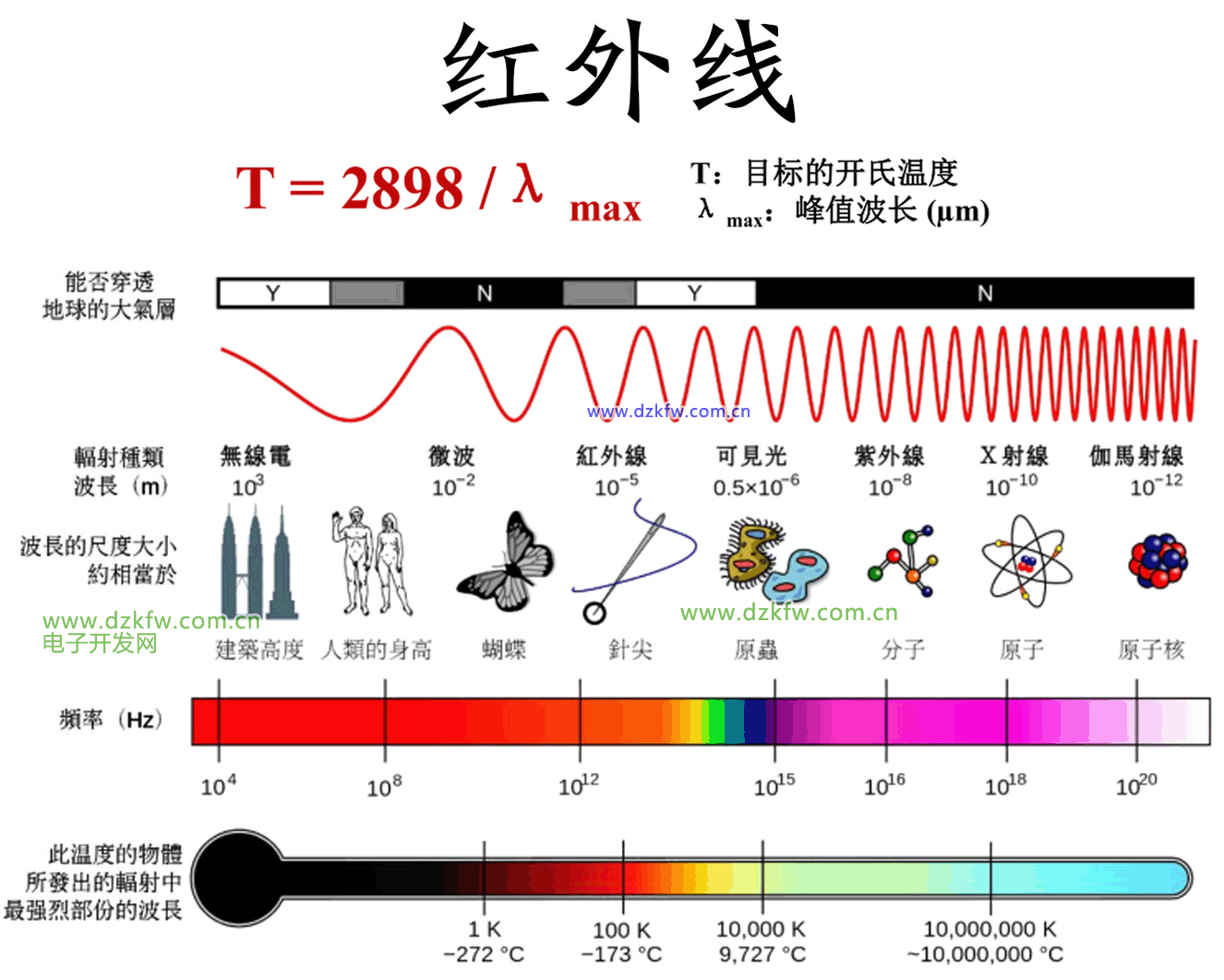

溫度和紅外線波長的關系公式如下:

溫度和紅外線波長的關系








一、熱電堆傳感器


(1)熱電堆傳感器簡介
熱電堆是一種能把溫差和電能相互轉化的元件,由兩個或多個熱電偶串接組成,各熱電偶輸出的熱電勢是互相疊加的,當熱電堆的兩邊出現溫差時,會產生電流,可用于測量小的溫差或平均溫度。
使用熱電堆測量溫度時,可以克服單個熱電偶產生的電勢差太小而難以測量的缺點,避免使用昂貴的高精度運算放大器。

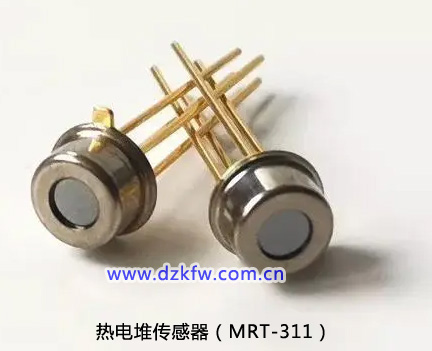

熱電堆傳感器(MRT-311)

(2)熱電堆傳感器結構
結構上,熱電堆由多個熱電偶組成。輻射接收面分為若干塊,每塊接一個熱電偶,把它們串聯起來,就構成熱電堆。按用途不同,實用的熱電堆可以制成細絲型和薄膜型,亦可制成多通道型和陣列型器件。

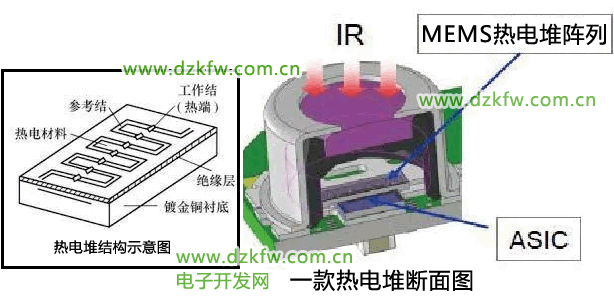

熱電堆結構示意圖

(3)熱電堆傳感器應用:
熱電堆紅外探測器可配置各種透鏡和濾波器,從而實現在溫度測量、氣體成份的定性/定量分析、醫療設備等多種應用場景中的應用。
目前,在額溫槍、耳溫槍、智能家電、燈具開關、食品溫度檢測等領域中獲得了廣泛的應用!
額溫槍、耳溫槍示意圖
額溫槍、耳溫槍示意圖

二、熱釋電傳感器


(1)熱釋電傳感器簡介:
了解熱釋電傳感器之前,先來了解一下什么是熱釋電效應。
某些晶體,例如鉭酸鋰、硫酸三甘肽等受熱時,晶體兩端會產生數量相等、符號相反的電荷。1842年布魯斯特將這種由溫度變化引起的電極化現象正式命名為“pyroelectric”,即熱釋電效應。

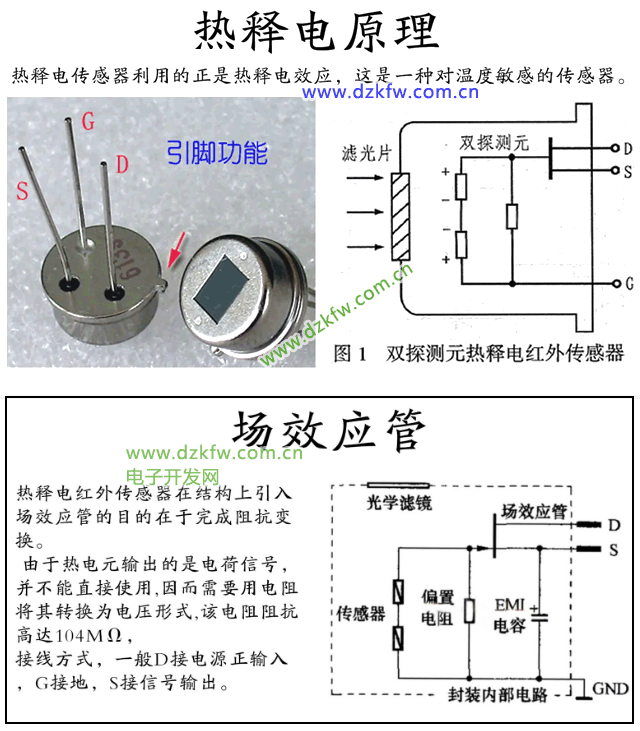

熱釋電效應示意圖
熱釋電效應示意圖
紅外熱釋電傳感器就是基于熱釋電效應工作的熱電型紅外傳感器。

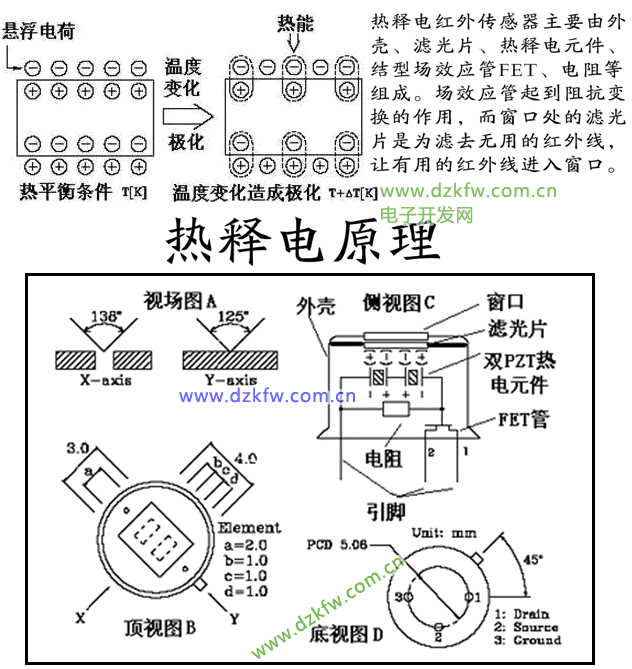

熱釋電傳感器示意圖
熱釋電傳感器示意圖
(2)熱釋電傳感器結構:
熱釋電人體紅外線傳感器由敏感單元、阻抗變換器和濾光窗等三大部分組成。補償型熱釋電傳感器還帶有溫度補償元件。為防止外部環境對傳感器輸出信號的干擾,上述元件被真空封裝在—個金屬營內。

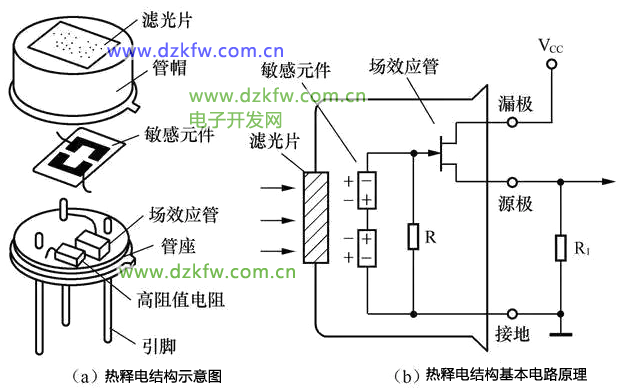

熱釋電結構示意圖
(3)熱釋電傳感器應用:
熱釋電材料已廣泛應用于人體感應、安防報警、火焰探測、有害氣體分析等多個領域。
除了在樓道自動開關、防盜報警上得到應用外,在更多的領域得到應用。例如:在房間無人時會自動停機的空調機、飲水機;電視機能判斷無人觀看或觀眾已經睡覺后自動關機的電路;人靠近時自動開啟監視器或自動門鈴;攝影機或數碼照相機自動記錄動物或人的活動……

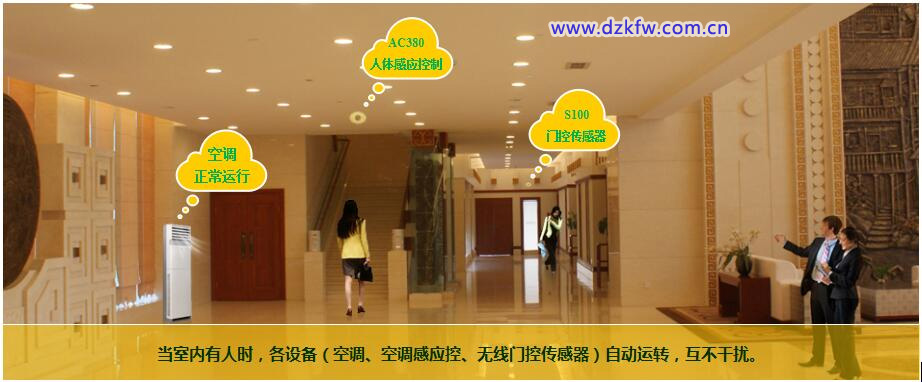

人體感應示意圖
人體感應示意圖
