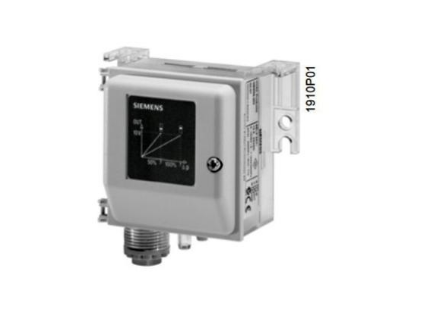

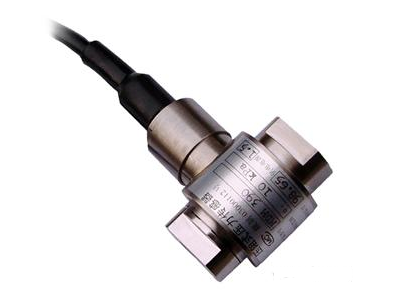

壓差傳感器是一種用來測量兩個壓力之間差值的傳感器，通常用于測量某一設備或部件前后兩端的壓差。 外殼為鋁合金、不銹鋼結構。兩個壓力接口為M10螺紋和旋塞、Ф6塔頭結構。廣泛應用于紡織車間、鍋爐送風、井下通風等電力、煤炭，紡紗棉箱，除塵設備，行業壓力過程控制領域。

壓差傳感器的工作原理

壓差傳感器的工作原理是被測壓力直接作用于傳感器的膜片上，使膜片產生與水壓成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個相對應壓力的標準測量信號。

傳感器通過一定的設計結構或按規定安裝，把壓力前后相差的變化轉換傳感器內置壓敏元件的變化，再把輸出由壓敏元件形變產生微弱信號進行處理調制或再通過模數轉換和芯片運算處理，輸出模擬信號或數字信號。

例：電容式差壓變送器（差壓傳感器）的工作原理：壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。

當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。接著進行信號調制得到調制電流，A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化，重置測量范圍，工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。從而進行顯示，控制用。

壓差傳感器技術參數

量 程： ±（50Pa～200Pa～1KPa～10KPa ～100KPa）

輸出信號： 4～20mA（二線制）、0～5V、1～5V、0～10V（三線制）

供電電壓： 24VDC（9～36VDC）

環境溫度： 常溫（-20～85℃）

零點溫漂移： ≤±0.05%FS℃

量程溫度漂移： ≤±0.05%FS℃

補償溫度： 0~70℃

安全過載： 150%FS

極限過載： 200%FS

響應時間： 1 mS（上升到90%FS）

負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大于5KΩ

絕緣電阻： 大于2000MΩ （100VDC）

密封等級： IP65

長期穩定性能： 0.1%FS/年

振動影響： 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS

電氣接口（信號接口）： 引出導線

差壓傳感器的特點

高性能價格比

全不銹鋼結構設計，體積小巧重量輕，安裝方便

性能穩定可靠

差壓范圍：0~10kPa.。.2MPa

耐靜壓高達20MPa
