組態王是北京亞控科技的一款SCADA產品，是一款國內知名度很不錯的產品。這里不談產品本身，而是談談在組態王中，通過modbus的方式與PLC或者第三方設備通訊時，如果浮點數需要對其存儲器進行字或者字節交換的問題。

做過PLC項目或者是DCS項目，也或者是搞系統維護等的自動化工控人都知道，PLC系統與現場設備或者是第三方PLC系統通過modbus進行數據交換，在進行數據交換時，特別是浮點數可能數據不能直接對上，需要對地址進行字節或者是字進行交換，兩個數據才能完全吻合。下面我來講講組態王是如何實現的。

一、實驗工具

SCADA：組態王6.55版本

PLC或者第三方：用modsim來模擬

二、實現步驟

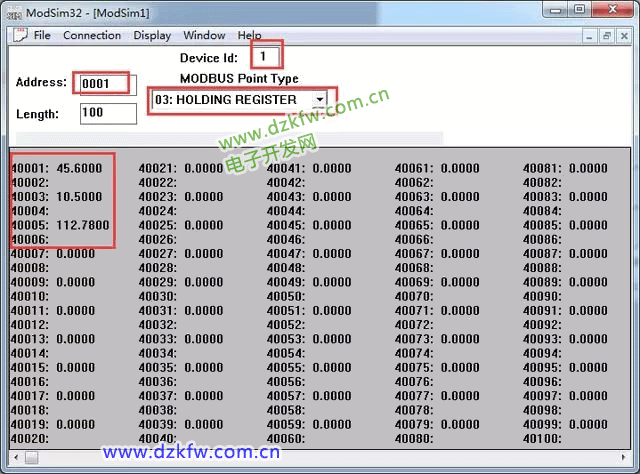

1、啟動modsin模擬器，通過modbus tcp的方式連接，IP地址：127.0.0.1，端口號：502，設備地址：1，寄存器地址：40001,40002,40003,40004,40005,40006，如下圖所示：

圖1 modsim仿真頁面

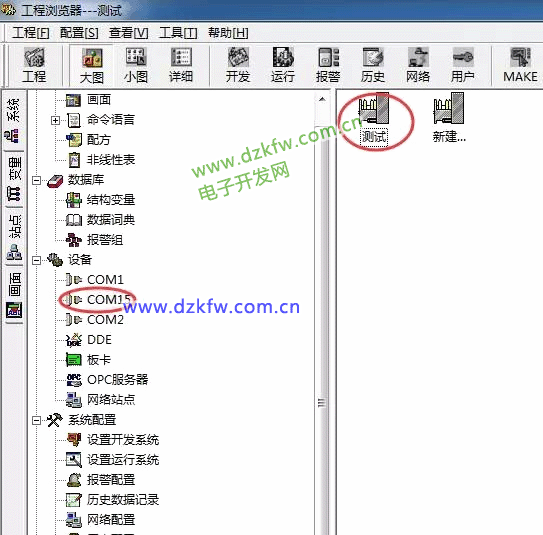

2、啟動組態王管理器，并打開測試的項目，如圖所示

圖2 組態工程瀏覽器窗口

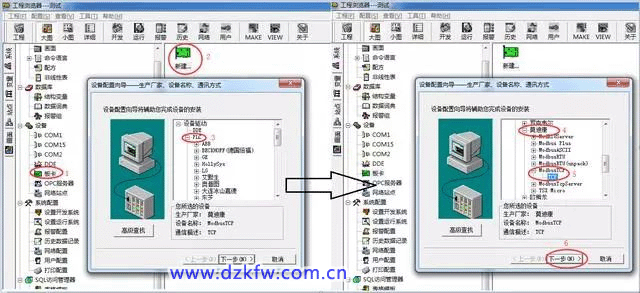

3、配置設備通訊接口，本文采用莫迪康的MODBUS TCP方式。在工程瀏覽器窗口左側的設備---板卡---雙擊新建---PLC---莫迪康----modbus TCP---下一步。如下圖所示

圖3 通訊接口配置1

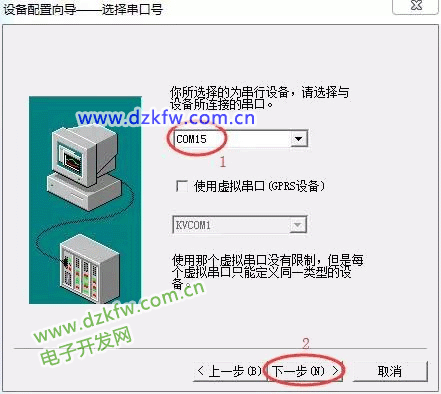

在上圖中下一步之后，填上邏輯名稱，然后下一步，然后接著選擇連接的串口號，這里的串口，必須選擇一個沒有使用的串口號，如COM15，然后下一步進入下一個配置窗口，如圖所示

圖4 通訊接口配置2

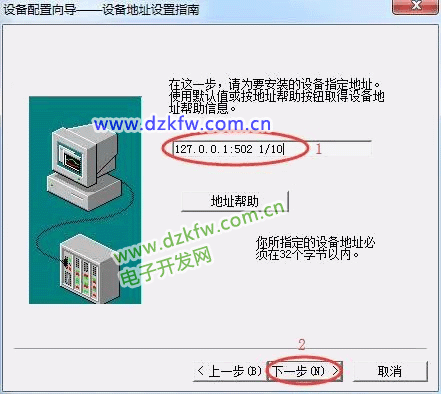

在上圖點擊下一步后，進入設備地址填寫界面，地址為：127.0.0.1:502 1/10,地址組成為：設備IP地址+:+端口號+空格+設備地址+/+超時時間。如圖所示

圖5 通訊接口配置3

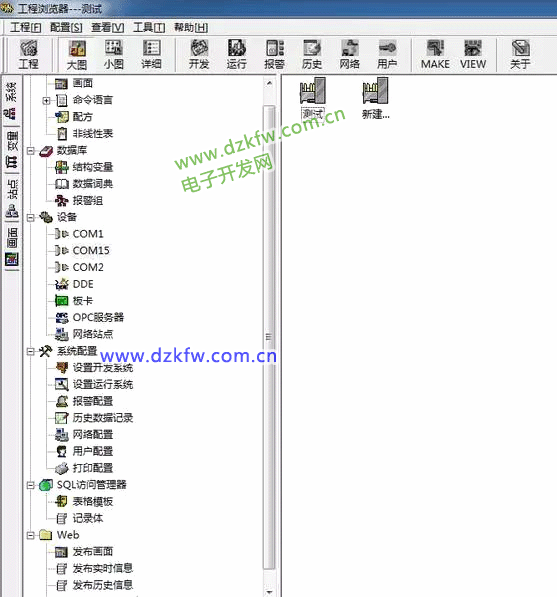

上圖單擊下一步，直至完成。這樣新建的設備就創建完成，如圖所示

圖6 通訊接口配置4

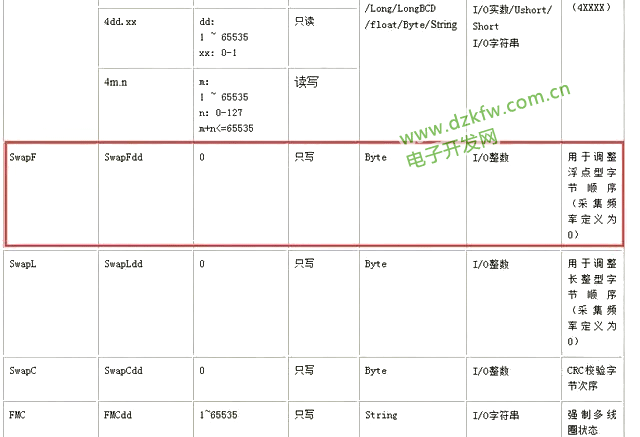

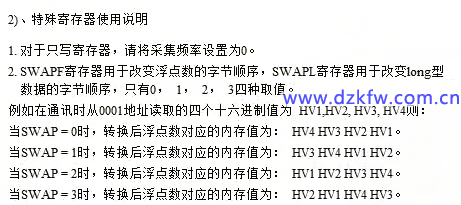

4、組態王中，浮點數需要寄存器做字或者字節交換以及寄存器說明，如圖所示

圖6 浮點數交換的官方說明1

圖7 浮點數交換的官方說明2

圖8 浮點數交換的官方說明3

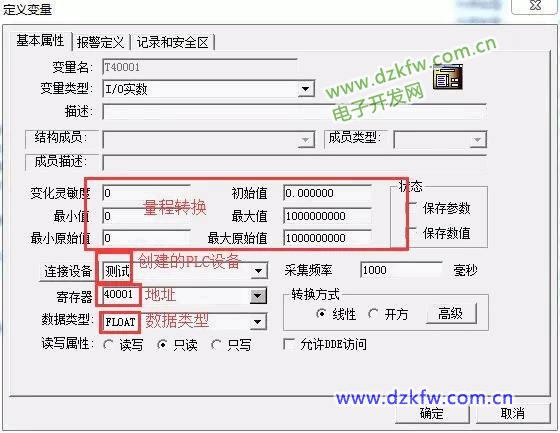

5、建點三個I/O實型點，每個點占用2個字的modbus地址，如圖所示

圖9 變量建立說明1

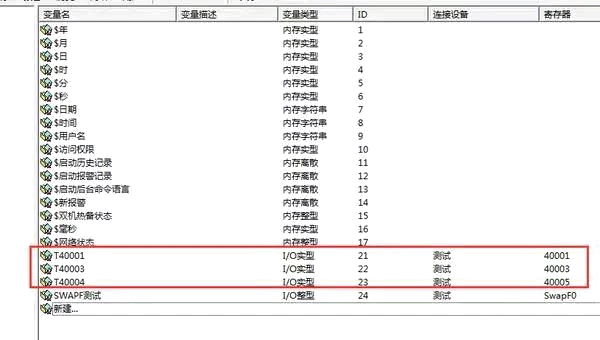

圖10 新建的三個變量

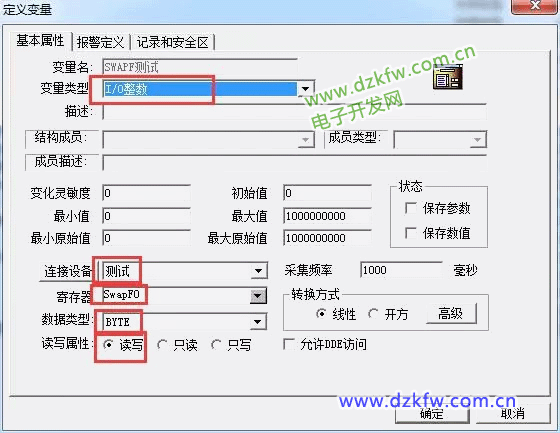

6、本步驟比較重要，要充分理解組態王地址交換，這里需要建一個I/O整型的變量，寄存器選擇：連接設備：選擇組態王連接的設備，寄存器選擇：SwapF0，記住這里是SwapF0，不是SwapF，數據類型選擇：BYTE，讀寫屬性選擇：讀寫，如圖

圖11 新建的SWAPF測試變量窗口

說明：如果在通訊時從1地址讀取的四個十六進制值為 HV1,HV2, HV3, HV4則：

當SWAP測試變量 = 0時，轉換后浮點數對應的內存值為： HV4 HV3 HV2 HV1。

當SWAP測試變量 = 1時，轉換后浮點數對應的內存值為： HV3 HV4 HV1 HV2。

當SWAP測試變量 = 2時，轉換后浮點數對應的內存值為： HV1 HV2 HV3 HV4。

當SWAP測試變量 = 3時，轉換后浮點數對應的內存值為： HV2 HV1 HV4 HV3。

7、新建一個測試畫面，并在畫面中建立三個變量的顯示，如圖所示

圖12 畫面動態連接圖

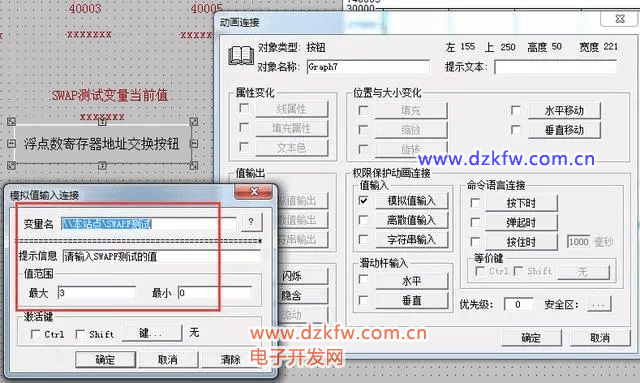

8、新建一個SWAP測試變量的動態顯示以及值得切換按鈕，如圖所示

圖13 SWPF測試變量的動態連接

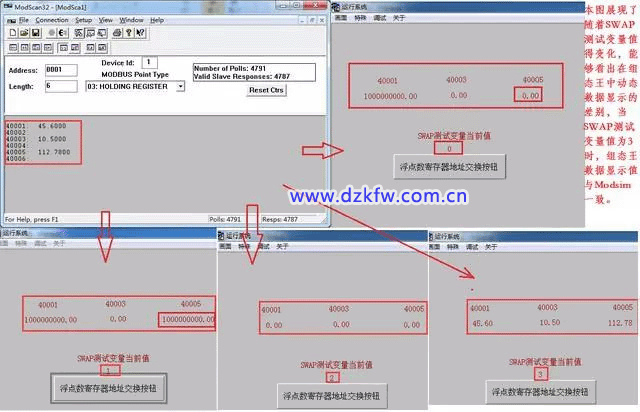

9、運行畫面，并通過切換SWAPF測試變量的值，查看變量的數據變化。如下圖所示：

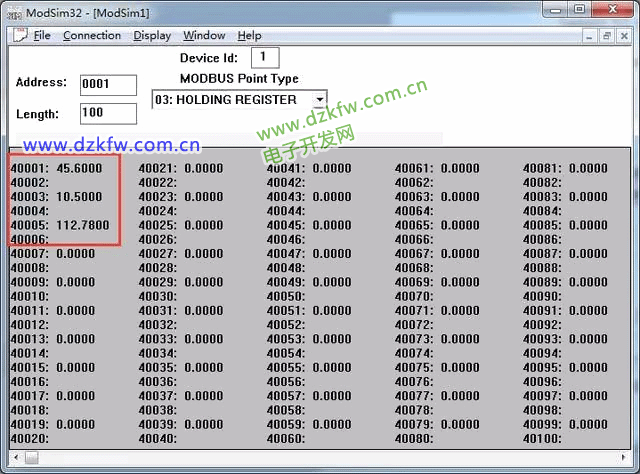

圖14 Modsim寄存器的當前值

圖15 SWAP測試變量值不同，組態王動態顯示值對比圖
