微安表開關電器泄漏電流的試驗,Leakage current test

關鍵字：漏電流，絕緣

　開關電器泄漏電流試驗能有效檢測出絕緣受潮情況和絕緣局部缺陷（能靈敏地反映瓷質裂紋、夾層絕緣的內部受潮及局部松動、絕緣油裂化、絕緣的沿面炭化等），它和絕緣電阻試驗不同之處在于：

　　(1)泄漏電流試驗中所用的直流電源一般均由高壓整流設備供給，電壓高并可任意調節。

　　(2)對不同電壓等級試品，可施以相應的試驗電壓來驗查缺陷。

　　(3)在試驗過程中根據微安表的指示，隨時了解絕緣狀況，接線原理見下圖所示。

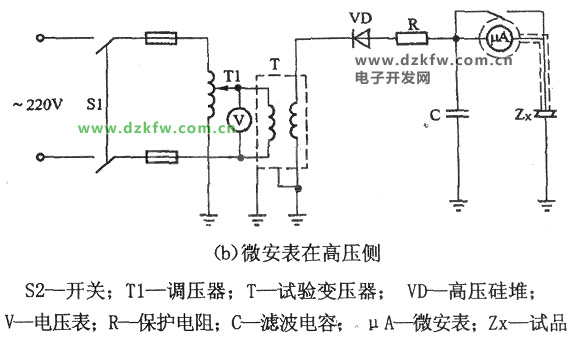

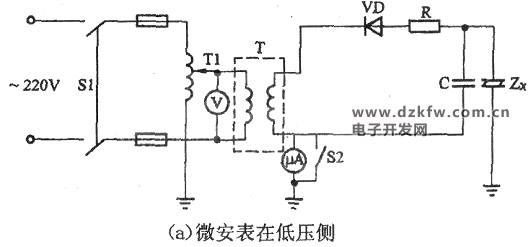

　　對于下圖(a)的接線，微安表在低壓側，讀數比較方便，但無法消除絕緣表面的泄漏電流和高壓引線的電暈電流所產生的誤差；下圖(b)微安表在高壓側，雖能消除以上誤差，但讀數和換檔很不方便。其試驗步驟如下：

　　①將被試晶充分放電后，按下圖接線，并將指示儀表調零、調壓器置零。

　　②合上電源開關，給升壓回路加壓，然后調節調壓器逐步升壓至預定的試驗電壓值；按被試品要求的停留時間，讀取泄漏電流值。

　　③試驗完畢，應先將調壓器退回零位并切斷電源。

　　④每次試驗后，必須將被試品先經電阻對地放電，再對地直接放電；放電時可根據放電火花大小大概了解其絕緣狀況。
