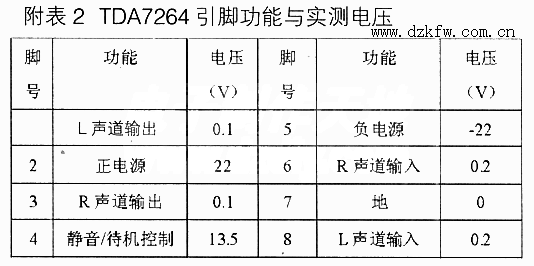

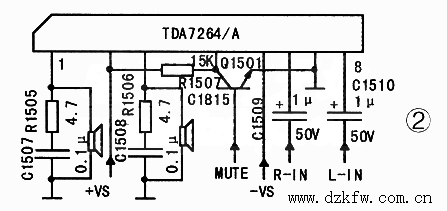

    TDA7264是飛利浦公司推出的一款MULTIWATT8腳封裝、BTL型輸出的雙聲道音頻功放。是專為Hi-Fi音樂設備、高質量電視機而設計，功放塊輸出級采用DMOs型場效應管與雙極型晶體管混合搭配。使Ic具有電壓供電范圍寬(±10v～±25V或10V-50V)、輸出功率大(在VS=±20V、THD=10％、RL=8Ω時，PO=2×25W)、噪音低、線性好、失真低，耐壓高、音色優美且自身損耗低(典型值±20V供電情況下的靜態電流僅20mA)等特點。除此以外，該塊還具有開／關機靜音(避免了開關機時揚聲器發出的“噗”“噗’’聲)、過熱(140℃)保護、短路保護、待機控制(當④腳電壓低于1.4V時．工作于待機模式，內部電路停止工作，以減小能耗)、靜音控制(當④腳電壓低于1.5V時，工作于靜音模式，關斷信號通道)、外圍元件少等優點。是高級音響、車載音響、高音頻質量電視機常用的音頻放大IC。附圖2是它存TcL王牌TcL-HiD432型背投彩電上的應用電路，附表2是它的引腳功能及在該彩電上的實測直流電壓值。
