會員注冊 一臺電動機先啟動，另一臺電動機延時一段時間后啟動，經常要求幾臺電動機按一定順序配合工作，才能滿足工藝的要求。例如：在大型制冷設備機組中，常常需要先起動水泵電動機，然后才能起動壓縮機電動機，可以用時間繼電器來完成順序控制。

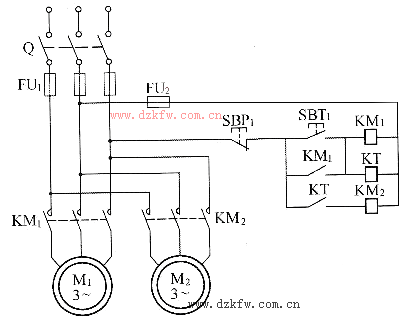

圖5-10是用時間繼電器控制兩臺電機工作順序的電路原理圖，一臺電動機先啟動，另一臺電動機延時一段時間后啟動，之后保持同時運轉。
工作原理：合上電源開關Q，按下啟動按鈕SBTI。此時時間繼電器得電，接觸器KMI同時得電吸合并自鎖，電動機MI先轉。時間繼電器KT延長一定時間后，延時閉合的常開觸點KT閉合，接觸器KM2得電吸合，其主觸頭閉合，電動機M2開始運轉，電動機M1和M2保持同時運轉。
圖5-10按時間原則控制的電路原理圖
