電流互感器接電流表和電壓表時的接線方式

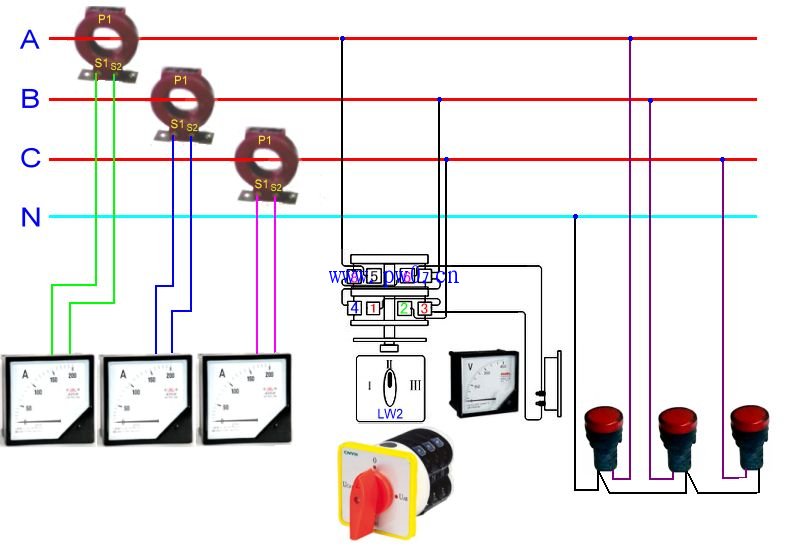

首先，實物接線圖如下：

相關產品說明：電流互感器3臺，電流表三只，指示燈三只，電壓表一只，LW2萬能轉換開關一個。
基本的接線方式如上，附一些相關說明：
2 5 7接電源，3、6接電壓表
A，B，C相線，A接5，B接7，C接2。知識圖中所示接線，一般情況下，任意接，通過旋轉開關轉換供電壓表顯示相應兩相的電壓值即可。
