在維修過程中，維修人員在檢修疑難故障或數字電路（如機頂盒）時，單憑萬用表檢查，有時很難找出故障部位。如借助示波器進行檢查，觀察相關電路是否存在波形或波形是否正常，這樣可大大地加快分析判斷故障的速度。下面介紹用示波器檢測數字衛星電視接收機相關電路的波形，分析判斷故障部位的方法。
　　
　　(1)測量前的注意事項

    ①使用示波器前，檢查示波器接地是否良好，然后接通電源，讓儀器預熱幾分鐘。接著，按示波器使用說明，檢查、調整儀器工作狀態。由于數字衛星電視接收機大多為數字信號，宜用高阻抗探頭檢測。
　　
　　②在檢測接收機之前，要熟悉接收機各部分電路工作原理、信號流程及信號波形，這樣才能根據所測的波形有無或波形是否正常來分析判斷故障部位，避免因盲目檢查浪費時間或損壞IC芯片。
　　
　　③要根據故障現象，在可能出現故障的電路中，測量該單元電路的信號波形有無或是否正常來判斷故障部位，然后再用萬用表對可能產生故障的電路進行電壓或電流、電阻等檢測，并對周邊相關元件進一步檢查。由于IC芯片的引腳相距很近，在檢查時要防止引腳之間短路，以免損壞IC芯片。
　　
　　(2)用示波器檢測接收機各單元電路波形實例

    下面以康佳S9806型數字衛星電視接收機為例，用示波器測試出各單元電路的波形供參考。
　　
　　康佳S9806型數字衛星電視接收機各單元電路測試波形如下：
　　

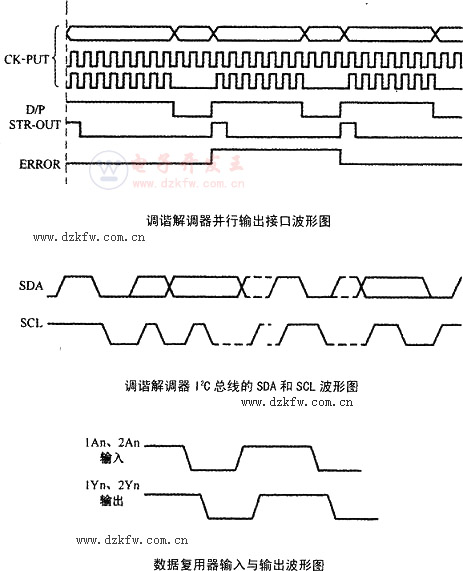

　　①調諧解調器并行輸出接口的波形如上圖所示。
　　
　　②調諧解調器IIC總線的SDA和SCL波形如中圖所示。
　　
　　③數據復用器輸入與輸出波形如下圖所示。

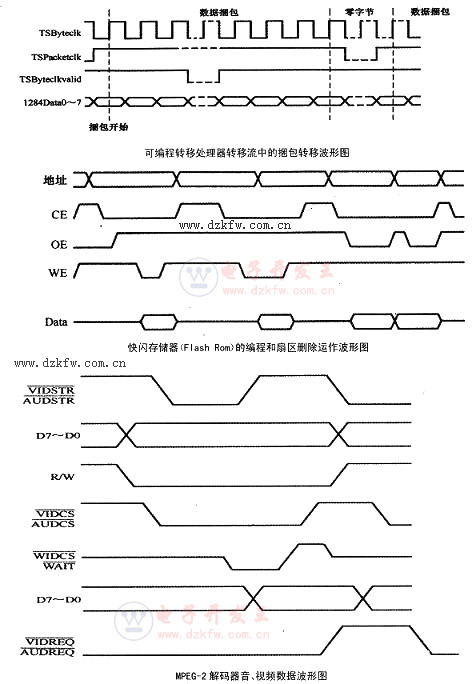

　　④可編程轉移處理器轉移流中的捆包轉移波形如上圖所示。
　　
　　⑤快閃存儲器(FlashRom)的編程和扇區刪除運作波形如中圖所示。

　　⑥MPEG-2解碼器音、視頻數據波形如下圖所示。

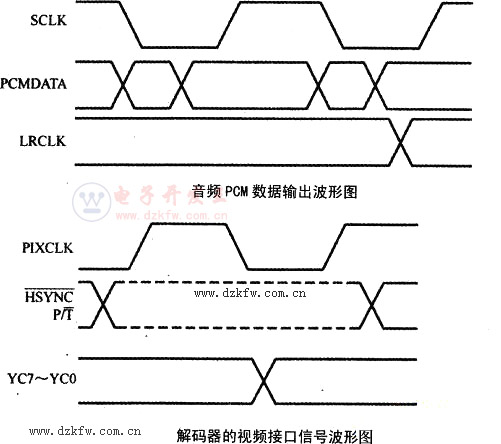

　　⑦音頻PCM數據輸出波形如上圖所示。
　　
　　⑧解碼器的視頻接口信號波形見下圖所示。
　　
　　⑨解碼器的PAL-N制順序模VBI波形見原理圖所示。
