會員注冊射線的種類很多，其中易于穿透物質的有X射線、γ射線、中子射線三種。這三種射線都被用于無損檢測，其中X射線和γ射線廣泛用于鍋爐壓力容器焊縫和其他工業產品、結構材料的缺陷檢測，而中子射線僅用于一些特殊場合。射線檢測最主要的應用是探側試件內部的宏觀幾何缺陷（探傷）。按照不同特征（例如使用的射線種類、記錄的器材、工藝和技術特點等）可將射線檢測分為許多種不同的方法。
X射線機最基本原理
X射線的本質是一種波長極短，能量很大的電磁波。它的波長比可見光的波長更短（約在0.011~100um，醫學上應用的X射線波長約在0.001~0.1um之間），它的光子能量比可見光的光子能量大幾萬至幾十萬倍。X射線能穿透一般可見光不能透過的物質。可見光因其波長較長，光子其有的能量很小，當射到物體上時，一部分被反射，大部分為物質所吸收，不能透過物體；二X射線則不然，因其波長短，能量大，照在物質上時，近一部分被物質所吸收，大部分由原子間隙而透過，表現出很強的穿透能力。X射線穿透物質的能力與X射線光子的能量有光，X射線的波長越短，光子的能量越大，穿透力越強。X射線的穿透力也與物質密度有關，密度大的物質，對X射線的吸收多，透過少；密度小者，吸收少，透過多。利用差別吸收這種性質可以把密度不同的骨骼、肌肉、脂肪等軟組織區分開來。這正是X射線透視和攝影的物理基礎。

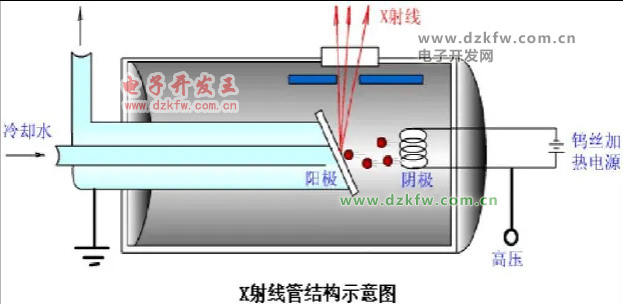

x射線管

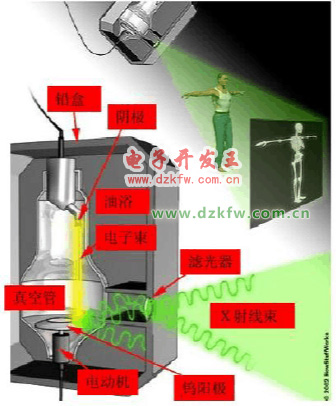

X射線機的核心是一對電極------位于真空玻璃管的一個陰極和一個陽極。陰極是個燈絲，電流流過燈絲為其加熱。熱使燈絲表面發射電子。帶正電的陽極是鎢制的平盤，它吸引電子穿過真空管。
陰極和陽極間電勢差非常大，因此電子以極高的能量穿越真空管。高速電子撞擊鎢原子躍遷到高能級，另一個高能級電子馬上降至低能級，并以光子形式釋放能量。由于能級差很大，光子能量很高----這就是X射線光子。

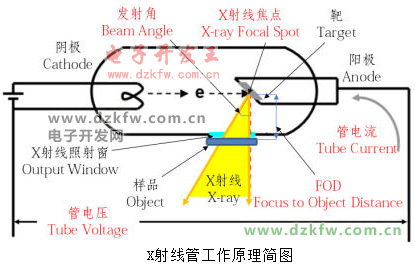

一個陰極一個陽極的真空二極管，在高壓下產生電子的發射，陽極端的金屬板受到電子的擊打，產生X射線。通過束光器等等的作用，產生幾乎平行的X射線。
射線照相法是指用X射線或γ射線穿透試件，以膠片作為記錄信息的器材的無損的檢測方法。該方法是最基本的，應用最廣泛的一種射線檢測方法。
X射線是從X射線管中產生的，X射線管是一種兩極電子管。將陰極燈絲通電使之白熾電子就在真空中放出，如果兩極之間加幾十千伏以至兒百千伏的電壓（叫做管電壓）時，電子就從陰極向陽極方向加速飛行、獲得很大的動能，當這些高速電子撞擊陽極時。與陽極金屬原子的核外庫侖場作用，放出X射線。電子的動能部分轉變為X射線能，其中大部分都轉變為熱能。電子是從陰極移向陽極的，而電流則相反，是從陽極向陰極流動的，這個電流叫做管電流，要調節管電流，只要調節燈絲加熱電流即可，管電壓的調節是靠調整X射線裝置主變壓器的初級電壓來實現的。
利用射線透過物體時，會發生吸收和散射這一特性，通過測量材料中因缺陷存在影響射線的吸收來探測缺陷的。X射線和γ射線通過物質時，其強度逐漸減弱。射線還有個重要性質，就是能使膠片感光，當X射線或γ射線照射膠片時，與普通光線一樣，能使膠片乳劑層中的鹵化銀產生潛象中心，經過顯影和定影后就黑化，接收射線越多的部位黑化程度越高，這個作用叫做射線的照相作用。
把這種曝過光的膠片在暗室中經過顯影、定影、水洗和干燥，再將干燥的底片放在觀片燈上觀察，根據底片上有缺陷部位與無缺陷部位的黑度圖象不一樣，就可判斷出缺陷的種類、數量、大小等，這就是射線照相探傷的原理。
