原標題：齒輪的種類和特點

齒輪可分為三類：圓柱齒輪、錐齒輪、蝸桿與蝸輪。

1、圓柱齒輪的種類和特點

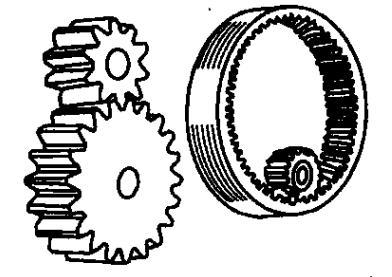

直齒圓柱齒輪

1)大、小齒輪兩個軸線互相平行

2)齒輪齒長方向線與齒輪軸線平行

3)外嚙合傳動時，兩齒輪轉動方向相反;內嚙合傳動時,兩個齒輪轉 動方向相同

4)齒形可以做成正常齒、短齒，并且可以變位

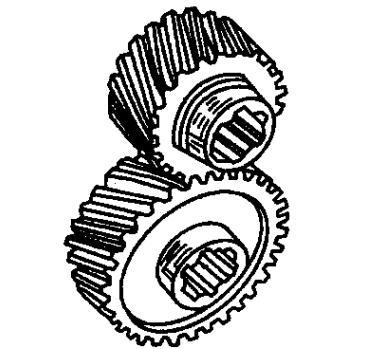

斜齒圓柱齒輪

1)大、小齒輪兩個軸線互相平行

2)外嚙合傳動時，兩齒輪轉動方向相反;內嚙合傳動時,兩個齒輪轉 動方向相同

3)齒形可以做成正常齒、短齒,并且可以變位

4)齒輪齒長方向線與齒輪軸線傾斜一個角度

5)嚙合傳動較直齒圓柱齒輪傳動平穩，傳遞的力較大

6)制造較直齒圓柱齒輪麻煩

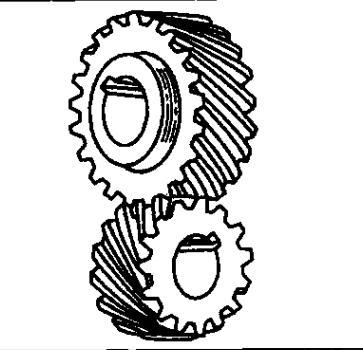

螺旋齒輪

1)大、小齒輪兩個軸線在空間可以互相平行、交錯、垂直

2)大、小齒輪轉動方向可以相同，也可以相反

3)大、小齒輪嫌旋角可以相等,也可以不相等

4)當小齒輪縲旋角大到一定程度時,就成為蝌桿

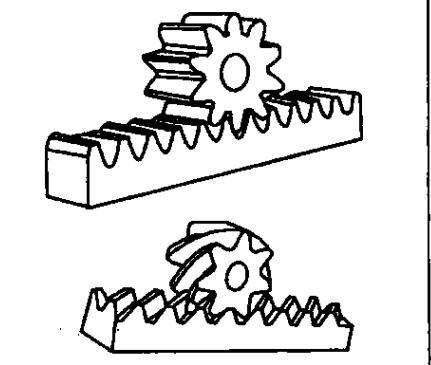

齒輪與齒條

1)與齒條相嚙合的齒輪,可以是直齒輪或斜齒輪,且具有直齒輪或 斜齒輪的特點

2)齒條與齒輪傳動，是把轉動變為直線移動或者把移動變為轉動

3)齒條是齒輪直徑無限大時形成的

2、錐齒輪的種類和特點

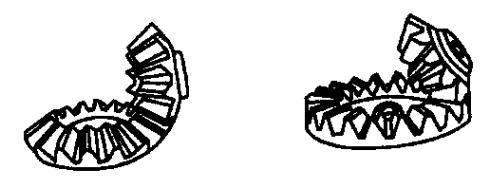

直齒錐齒輪

1)大、小齒輪兩個軸線相交于錐頂點

2)當大齒輪節錐角等于90°時,即成為平面產形齒輪;大于 90°時,即成為內嚙合錐齒輪 •

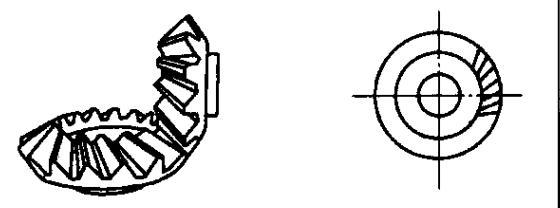

斜齒錐齒輪

1)齒線是斜的,與某圓相切,齒線不和錐頂相交

2)大、小齒輪的蜾旋角相等,方向相反

3)較直齒錐齒輪傳動平穩

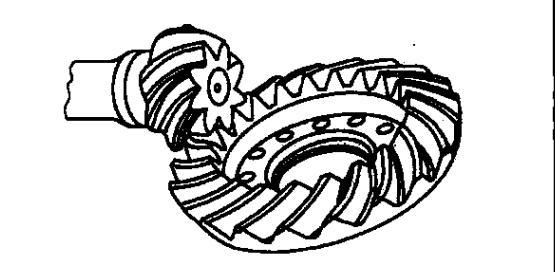

弧齒錐齒輪

1)傳動平穩,傳力大，適宜離速傳動

2)大、小齒輪的蜾旋角相等，方向相反

3)兩齒輪軸線相交于錐頂點

4)弧齒錐齒輪又分為圓弧齒、延伸外擺線齒、準漸開線齒

3、蝸桿與蝸輪的種類和特點

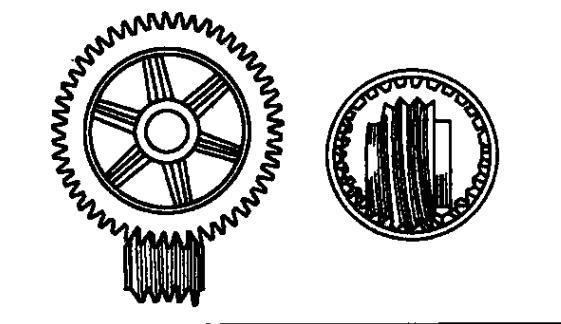

圓柱蝸桿與蝸輪

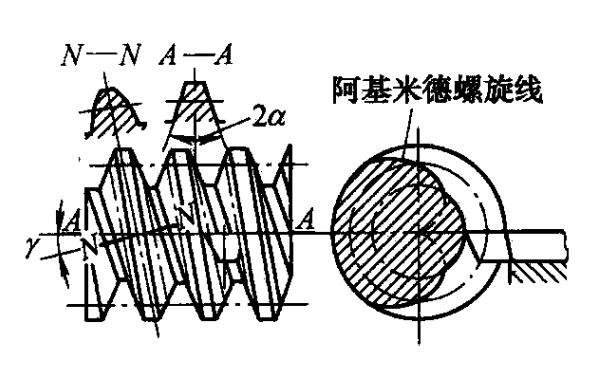

阿基米德蝸桿

1)蝸桿軸向切面上的齒形為直線

2)制造容易

直線蝸桿

1)蝸桿蜾旋線法向切面上的齒形 為直線

2)在三種蝸桿中是最好做的一種， 最為常見

漸開線蝸桿

平行于蝸桿軸線并與基圓柱相切的 平面上的齒形為直線形

圓弧蝸桿與蝸輪

1)效率髙，油膜形成好

2)承載能力大

3)制造、裝配復雜

4)亦稱球面蝸輪副

5)齒型又分成:原始型和修正犁。修正的目的是使蝸 桿蝸輪在傳動中便于形成油膜
