TL431具有體積小、基準電壓精密可調，輸出電流大等優點，所以用TL431可以制作多種穩壓器。其性能是輸出電壓連續可調達36V，工作電流范圍寬達0．1～100mA，動態電阻典型值為0．22歐,輸出雜波低。其最大輸入電壓為37V，最大工作電流為150mA，內基準電壓為2.5V，輸出電壓范圍為2.5～30V。

    TL431是由美國德州儀器（TI）和摩托羅拉公司生產的2.5～36V可調式精密并聯穩壓器。其性能優良，價格低廉，可廣泛用于單片精密開關電源或精密線性穩壓電源中。此外，TL431還能構成電壓比較器、電源電壓監視器、延時電路、精密恒流源等。

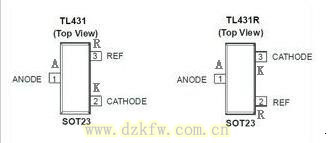

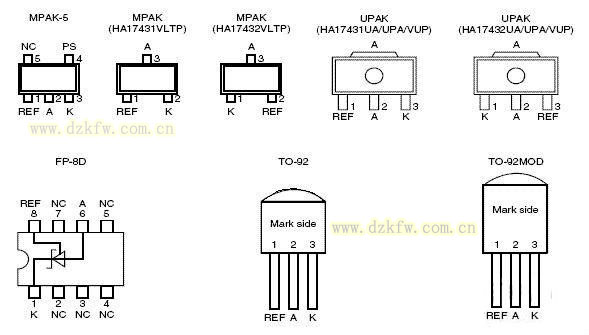

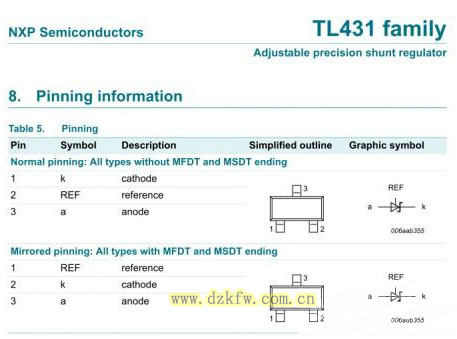

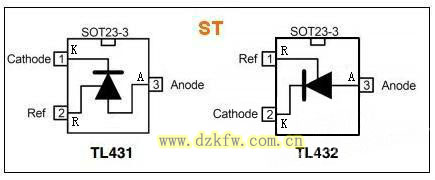

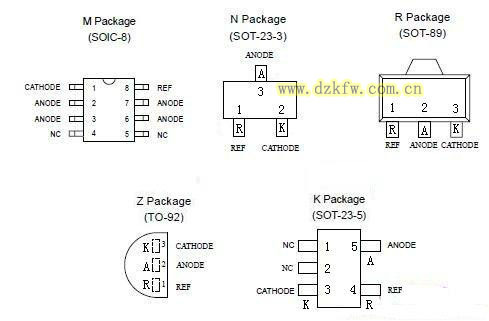

常見的TL431（KA431AZ)的封裝型式如圖所示。
​CATHODE表示為陰極、ANODE表示為陽極和REF表示為參考極。
分別用K、R、A表示，其中K為節制端，R為取樣端，A為接地端，有些電路圖頂用1、2、3
​分別代表R、A、K。

TL431（KA431AZ)是精密電壓基準集成電路，有的資料上稱為電壓調整器或三端取樣集成電路。
TL431的性能好壞，可用指針萬用表R×1kΩ檔測量一下方法：
紅表筆接陽極A，黑表筆接陰極K，阻值應為無無限，對調表筆測量一下幾千歐姆；
紅表筆接參考極R，黑表筆接陰極K，阻值應為無無限，對調表筆測量一下幾千歐姆；
紅表筆接參考極R，黑表筆接陽極A，阻值應為30K左多點兒調表筆測量一下20K左多點兒
若測量一下腳之間阻值很小或為零，表明管子已擊穿損破壞。

數字萬用表測量好壞：
將TL431的“型號面”正對著自己，三只引腳向下，則引腳的排列就是：
​“中間引腳陽極A，左為R右為K”。按從左至右的順序分別編號為①、②、③腳。將數字萬用表撥到二極管擋，第一步先將紅表筆固定接①腳不變；黑表筆分別去接②、③兩腳測量其電阻值，①一②腳之間應為1.8KΩ左右；①～③腳之間應為700Ω左右。然后交換表筆，即黑表筆接①腳固定不變，用紅表筆分別去測②、③兩腳之間的電阻值，這時，①~②腳之間應為1.4kΩ左右；①一③腳應為“∞”（數字表讀數顯示“1”不變）。若測量結果與上述相符合或者接近，說明被測的TL431是好的；若反復交換表筆測試，1腳對其他兩腳的阻值均為“0”，說明該器件已經短路；若反復交換表筆測試，①腳對其他兩腳的阻值均為“∞”，說明該器件已經斷路；

一、如何識別TL431的A、G、K極  TIA3l的符號如下右圖所示。它分別有A、G、K三個極有些原理圖上標志A、K、R。A和K分別是穩壓二極管的正端和負端、G極是取樣端。
6677 1、確定A、K極的方法。​根據原理圖，用萬用表測量二極管的方法就能判斷出A和K極。測量時，量程放RX1K擋，當黑筆接A極，紅筆接K極時，著電阻呈導通狀態（普通硅二極管的電阻），互換表筆，若電阻無窮大，即可判導通狀態下，黑筆所接的腳為A極，另一腳為K極。  2、確定G(R)極的方法。一、​將萬用表的量程置Rxl0k擋，黑筆接K極，紅筆接A極，此時，電表應無指示。一手觸黑筆，另一手觸G(R)極時，指針應有大幅度的擺動。符合這種狀況時，手觸的腳為G(R)極。 ​​二、正常狀態下TL431各極之間的正反向電阻  1、穩壓二極管正反向電阻的測量。  萬用表量程置Rxlk擋，黑筆接A極，紅筆接K極。此時測量的是穩壓{二極管的正向電阻。測量反向電阻肘，量程應置Rxlk擋。用MF47型表測得的數據為：正向電阻6xlkΩ；反向電阻∞。 2、G(R)極與A、K極正反向電阻的測量。  萬用表量程置Rxlk擋，黑筆接G(R)極，紅筆接A極，電阻應為35xlkΩ,;互換表筆，其電阻應為l0xlkn。黑筆接G(R)極，紅筆接K極，電阻應為11×lkΩ;互換表筆，電阻∞。  3、K極與A、G(R)極正反向電阻的測量。萬用表量程置Rxlk擋，黑筆接K極，紅筆接G極，電阻為∞；互換表筆，電阻應為11×lkΩ。黑筆接K極，紅筆接A極，電阻為∞：互換表筆，電阻為8xlkΩ。 三、加電測試TL431  下左圖是TI431測試的電路。電源是0~20V維修電源。在K極與電源之間接一·個電流表，是為清楚地觀察隨G(R)極電壓變化引起K極電流變化的情況。在K、A之間接一個電壓表，就能清楚地觀察到TI431的輸出端隨電源改變的變化情況。試驗前，先將電位器調整到中間值附近。用勝利89B數字表測量K極對地電壓，調整維修電源的電壓輸出，發現K極對地的電壓只有兩個狀態，一是2V左右（為低電平）；二是等于電源電壓（為高電平）。  正常與否的判斷。對于在線的TL431電源誤差比較器，可利用外接維修電源進行檢測。將維修電源接到TL431的取樣點上，當將電壓調到比標稱電壓高時．TL431就導通．K極電壓就為低電平。亦即當電源電壓升高時，TL431導通，讓光電耦合器的二極管導通，使三極管處于飽和狀態，最終控制初級的電源開關管導通的時間減短（降低占空比），使輸出電壓降低。若將維修電壓降低．TI431就截止．K極電壓就為高電平，光電耦合器的二極管截止，使三極管處于截止?fàn)顟B(tài)，最終控制變壓器初級的電源開關管導通的時間增長（加大占空比）。使輸電壓升高。開關穩壓電源的閉環穩壓電路，就是利用TL431導通或截止兩個狀態調整開關管的占空比，來控制輸出電壓穩定的。​萬用表測量時，若lC各極間的電阻正常，可判TL431正常：利用維修電源加電測試時，在改變電源電壓的情況下，若TL431K極對地有高、低兩個電平的變化，可判TL431正常。
