早期的發射機較多使用LC振蕩器，頻率漂移較為嚴重。聲表器件的出現解決了這一問題，其頻率穩定性與晶振大體相同，而其基頻可達幾百兆甚至上千兆赫茲。無需倍頻，與晶振相比電路極其簡單。以下兩個電路為常見的發射機電路，由于使用了聲表器件，電路工作非常穩定，即使手抓天線、聲表或電路其他部位，發射頻率均不會漂移。和圖一相比，圖二的發射功率更大一些�？蛇_200米以上。

圖一

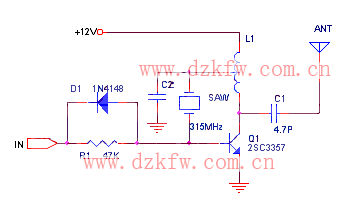

圖二

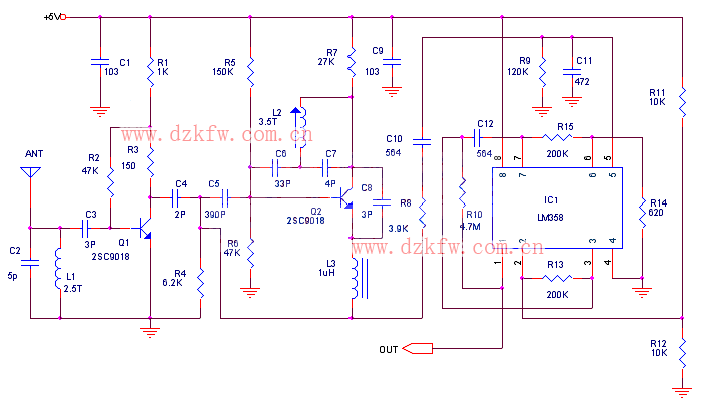

    　　接收機可使用超再生電路或超外差電路，超再生電路成本低，功耗小可達100uA左右，調整良好的超再生電路靈敏度和一級高放、一級振蕩、一級混頻以及兩級中放的超外差接收機差不多。然而，超再生電路的工作穩定性比較差，選擇性差，從而降低了抗干擾能力。下圖為典型的超再生接收電路。

    　　超外差電路的靈敏度和選擇性都可以做得很好，美國Micrel公司推出的單片集成電路可完成接收及解調，其MICRF002為MICRF001的改進型，與MICRF001相比，功耗更低，并具有電源關斷控制端。MICRF002性能穩定，使用非常簡單。與超再生產電路相比，缺點是成本偏高（RMB35元）。下面為其管腳排列及推薦電路。

     　　ICRF002使用陶瓷諧振器，換用不同的諧振器，接收頻率可覆蓋300-440MHz。MICRF002具有兩種工作模式：掃描模式和固定模式。掃描模式接受帶寬可達幾百KHz,此模式主要用來和LC振蕩的發射機配套使用，因為，LC發射機的頻率漂移較大，在掃描模式下，數據通訊速率為每秒2.5KBytes。固定模式的帶寬僅幾十KHz，此模式用于和使用晶振穩頻的發射機配套，數據速率可達每秒鐘10KBytes。工作模式選擇通過MICRF002的第16腳（SWEN）實現。另外，使用喚醒功能可以喚醒譯碼器或CPU，以最大限度地降低功耗。

　　　MICRF002為完整的單片超外差接收電路，基本實現了“天線輸入”之后“數據直接輸出”，接收距離一般為200米。
