溫度測量儀，單晶體管溫度遙測儀,Remote sensor for Thermometer

關鍵字：溫度遙測電路圖，溫度測量儀

    附圖電路是只用一只晶體管的簡易溫度遙測儀，他將溫度轉換為每秒鐘“咔嗒”聲的次數，用AM短波收音機接收。實現溫度遙測。

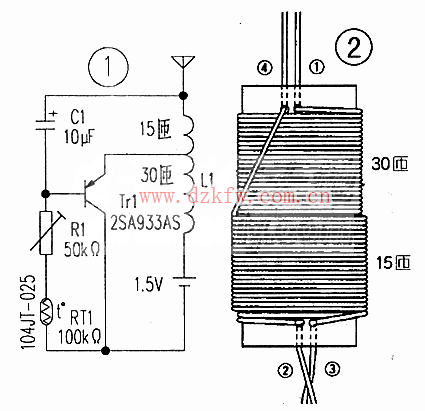

    圖1電路是一產生間隙脈沖的發射機。利用晶體管Tr1對線圈電流的通、斷進行控制，發射頻率約3MHz～30MHz。線圈L1需自制，截取一段喝飲料用的吸管，直徑約Φ6mm，用Φ0.26mm的漆包線先密繞30匝，再在其上密繞15匝：在吸管適當位置用針扎出小孔，以穿繞線圈的頭、尾作固定．如圖2。溫度傳感器采用負溫度系數熱敏電阻(NTC)，25℃時的阻值為100kΩ。R1是溫度補償電阻，阻值約27kΩ。伴隨著溫度的升高．熱敏電阻的阻值下降，“咔嗒”聲的周期也變短．即每秒鐘“咔嗒”聲的次數增多。

    剛接通電源時，晶體管Tr1處于關斷狀態，電容器C1被充電．當C1兩端電壓達到約0.6V時，Tr1導通，電感L1中流過電流，并經C1反饋至Tr1基極，產生振蕩。同時，C1放電使Tr1再關斷，振蕩停止。產生的間隙振蕩經天線向空間發射。

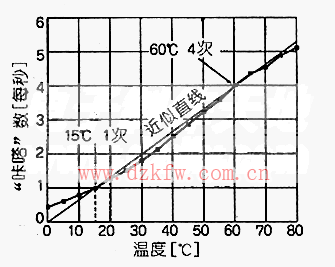

    調諧收音機至發射頻率時。收音機就會發出“咔嗒”聲。圖3是溫度與每秒“咔嗒”聲次數的實測值．測試方法是監聽到連續11次“咔嗒”聲(10周期)所需要的時間(用T10表示)，再據下式算出媼度：t=150／T10。

    試將此遙測儀與一數顯溫度計放置在冷藏庫門內側，關門數分鐘后用短波收音機監聽。當時環境溫度為28℃，收音機聽到第11聲“咔嗒”所用時間為13.7秒．用上式算出的溫度約11℃。而此時數顯溫度計顯示的溫度正好是11℃。

    此遙測儀雖然簡易。但若用單片機來計算“咔嗒”聲的間隔時間，溫度測量精度可以更高。
