光纖傳輸語音電路,Fiber optical transmission circuit

關鍵字：光纖傳輸語音電路，光纖傳輸，語音傳輸，電話

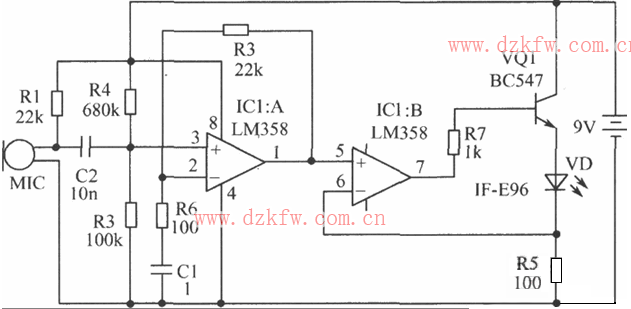

發射器電路板:

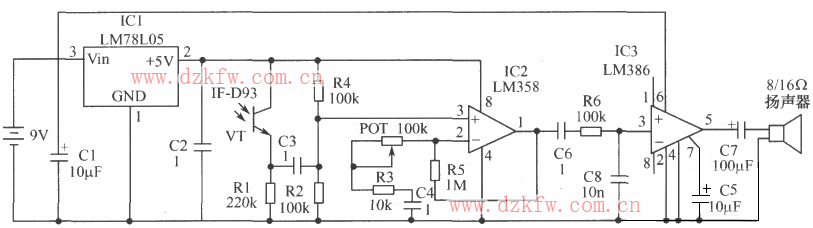

光電接收器:

此電路可以通過1mm塑料光纜傳送語音。發射器電路板(KIT26 T)上有一個話筒和調制LED發光的線路。LED裝在塑料殼中以便于連接FO光纜進行發送。在接收器(KIT26 R)板上有光電接收器、揚聲器及用于將檢測到的光信號變?yōu)殡娦盘?hào)、放大并且轉換為聲波的電路。語音信號以光波形式在光纜內傳輸、不受任何電場和磁場的影響。傳輸距離遠，抗干擾能力強。每個電路板需要一個9V電池，但連續使用時建議使用整流電源。裝置中安裝有4.3m直徑1mm的塑料光纜。此線路能很好地傳送信號通過183m光纜。注意：這里使用的塑料光纜不是1μm的玻璃光纜，使用玻璃光纜可以在更遠的距離(約32km)內通信。而塑料光纜實驗應用十分方便，而且在電子噪聲環境中進行短距離通信有明顯的抗干擾效果。此電路組裝在單面印制線路板上。

工作原理：音頻信號最初是聲波，由發送器的電子麥克風轉換為電信號。此信號由LM358組成的音頻放大器放大，并且借助于一個單獨的晶體管控制LED的端電壓，將電信號轉換為光信號。光信號送入塑料光纜。在光纜的另一端，光信號照射到接收器的光電管上。光電管再將其轉換為電信號。此信號被放大并送人揚聲器轉換為聲波。

發射器元器件選擇：IC1選用LM358集成電路。VQ1選用BC547三極管。C1選用0.1μF單體電容。VD選用IF-E96光電發射器(藍底粉紅點)。其他元器件如圖所示。

接收器元器件選擇：VT選用IF-D93光電檢測器(黑底紅點)。C2、C3、CA、C6均選用0.1μF單體電容。其他元器件如圖所示。
