設智力測驗時分四個組，每一組前面放一個按鈕，當某一組先按下按鈕時，其對應的指示燈亮，電鈴響，此時其它按鈕均失效。這樣，先按下按鈕的那一組，就搶到了“答題權”。這就是“四路智力搶答器”的“搶答”功能。

設計“四路智力搶答器”的關鍵是：四路信號優先擇一，拒絕其余。四路搶答器PLC梯形圖設計

如果用邏輯門來實現的話，可以用五個四輸入與非門和一級輸出驅動電路來實現。但在這里僅介紹用PLC“程序”來實現“四路智力搶答器”邏輯功能的方法：

1、將如下程序語句寫入PLC中：“0 LD X0   1 ANI Y1   2 ANI Y2   3 ANI Y3   4 OUT Y0   5 LD X1   6 ANI Y0   7 ANI Y2   8 ANI Y3   9 OUT Y1   10 LD X2   11 ANI Y0   12 ANI Y1   13 ANI Y3   14 OUT Y2   15 LD X3   16 ANI Y0   17 ANI Y1   18 ANI Y2   19 OUT Y3   20 END”

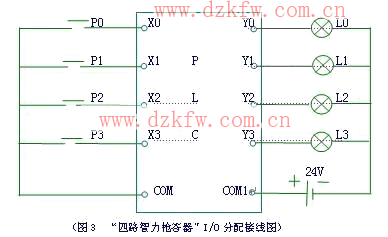

2、按照I/O分配接線圖接線。I/O分配接線圖如圖3所示，圖中P0—P3為四個按鈕，X0—X3為輸入繼電器接口，Y0—Y3為輸出繼電器接口，COM為輸入繼電器的公共端，在內部已接電源負極，COM1為輸出繼電器分區的公共端，應接24V直流電源的正極。千萬注意不能將COM和COM1連接在一起，否則，將造成電源短路，燒壞保險絲。因本實驗臺本身沒有提供電鈴，所以電鈴在圖中未畫出，實際應用時可用相應的輸出接繼電器再控制電鈴。

3、接線完畢，檢查無誤方可開機運行。運行調試時，應驗證“程序”是否具有“搶答”功能，即在按下一鍵有效的情況下，看看其它鍵是否失效，如果是這樣，說明“程序”是正確的，否則，就要查一查原因，看是什么問題。

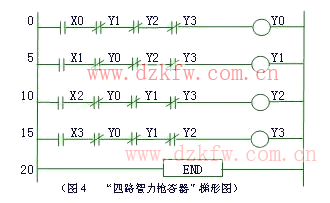

     4、為了幫助初學者了解“四路智力搶答器”的工作原理，特附上梯形圖如圖4所示。
