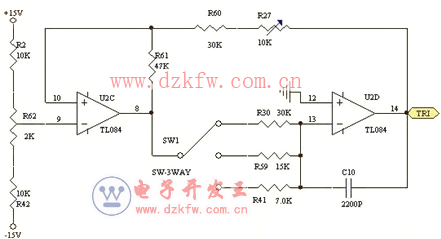

會員注冊本文介紹的是一款三角波載波產生器電路圖，此三角波電路是由兩個OP（運算放大器）所構成的。如下圖所示，圖中R62為OFFSET調整，R27為峰值之調整，藉由開關選擇不同之電阻，可獲得不同頻率之三角波。
運算放大器振蕩信號電路，兩個OP構成的三角波電路圖
運算放大器信號電路，兩個OP構成的三角波電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-22
Tags：三角波,運算放大器,信號電路
