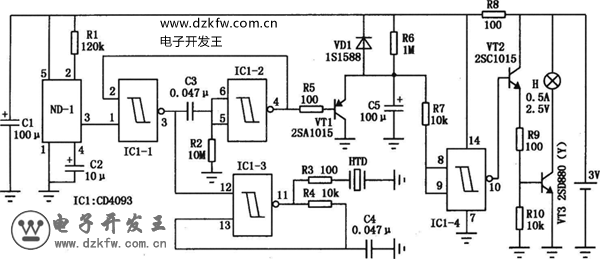

會員注冊如圖所示為汽車振動報警器的電路原理。其中，ND-1為振動傳感器，它可以用來檢測汽車的狀態。當汽車被撞、砸、牽動、吊起、晃動時，引發的振動都將被它檢測出來，并輸出控制信號。ICl為帶施密特觸發端的四與非門集成電路CD4093，其與非門ICl-1、ICl-2組成L秒定時器，與非門ICl-3組成低頻振蕩器。當振動傳感器ND-1檢測到振動信號后，它產生的控制信號使L秒定時器和低頻振蕩器工作，壓電陶瓷片HTD發出報警聲。同時，1秒定時器的輸出使三極管VTl導通，電容C5通過VTl快速放電，使與非門ICl-4的輸入端低電平，ICl-4輸出高電平，三極管VT2、VT3導通，小燈H發光。該報警器還可用于保險柜等設備。
