為何程序下載時搜索不到CPU？

產生此問題的原因有很多，比如安裝了360安全衛士、金山衛士以及QQ管家等第三方殺毒軟件；或者Windows 操作系統非完整版操作系統，例如安裝了GHOST版本的操作系統，其他定制化的操作系統。
可按照如下步驟逐一檢查：

1. 檢查硬件連接
   網絡電纜是否連接好，在 CPU 本體左上角以太網接口處有“以太網狀態”指示燈 “LINK” ，此燈常亮表示以太網連接成功。



2. 檢查編程設備的 IP 地址是否與 CPU 的 IP 地址在同一網段中
   編程設備必須與 CPU 在同一網段中。S7-200 SMART CPU 預置的 IP 地址為：192.168.2.1。

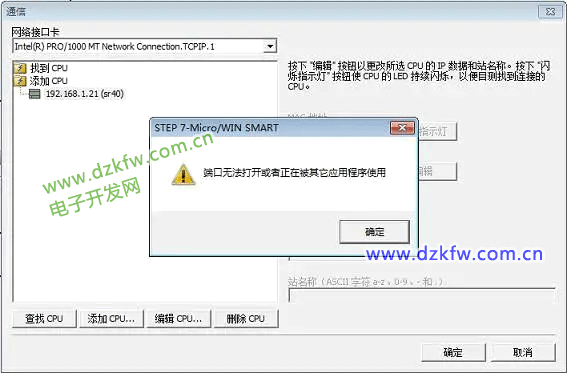

3. 如果使用STEP 7 Micro/WIN SMART查找CPU無法找到或者可以找到CPU，但是點擊“確定”時出現以下對話框，如圖1，所示。

   圖1. 端口無法打開

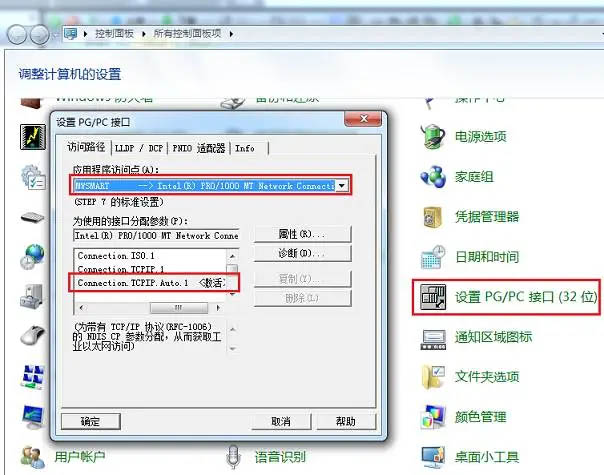

   當編程軟件彈出上述對話框時，我們需要在操作系統的控制面板中，打開“設置PG/PC 接口”，確�！癕WSMART”應用程序訪問點選擇的是當前PC機使用的以太網卡，如圖2.所示。

   圖2. 設置MWSMART 應用程序訪問點



4. ping指令確認電腦是否和CPU物理連接正常
   注意：電腦的IP地址需要和CPU的IP地址在同一網段

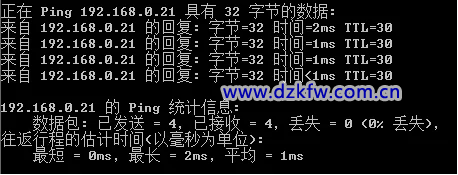

   如果ping結果顯示類似如下圖3.，表示物理連接沒有問題。

   圖3.ping物理連接正常

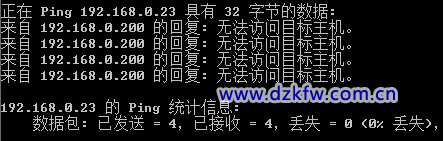

   如果ping結果顯示如下圖4.，則要檢查IP地址設置和網線，電腦網卡及CPU網絡接口。

   圖4.ping物理連接不正常



5. 檢查360安全衛士、金山衛士以及QQ管家等軟件是否對操作系統的啟動進程進行了優化設置，是否禁用了西門子軟件所需的應用進程。

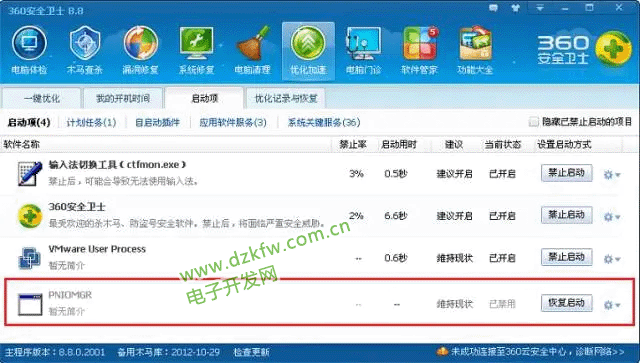

   圖5.中PNIOMGR進程不能被禁用，如果禁用將導致搜索不到S7-200 SMART CPU。需要恢復啟動該進程，并重啟再次電腦測試。

   圖5.PNIOMGR進程被禁用

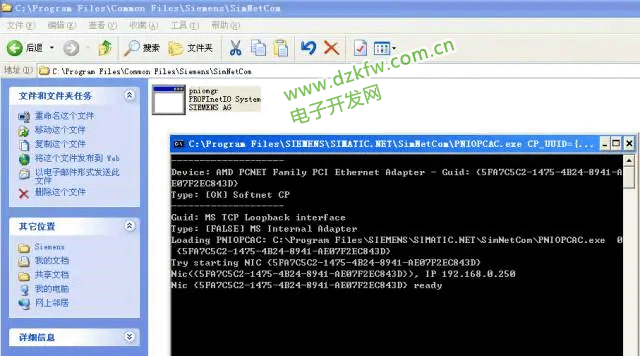

   另外，我們也可以手動啟動該進程，然后在測試能否搜索到S7-200 SMART CPU ，如圖6.所示。PNIOMGR進程默認存放路徑C:\Program Files\Common Files\Siemens\SimNetCom（Windows XP 操作系統）
   或C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin（Windows WIN7操作系統）。

   圖6.手動啟動PNIOMGR進程



6. 在計算機管理的服務中，找到SIMATIC S7DOS HELP SERVICE或者S7DOS HELP SERVICE等服務，需要確保該服務為自動狀態并且已經啟動，如圖7.所示。

   圖7.S7DOS HELP SERVICE需要被啟動

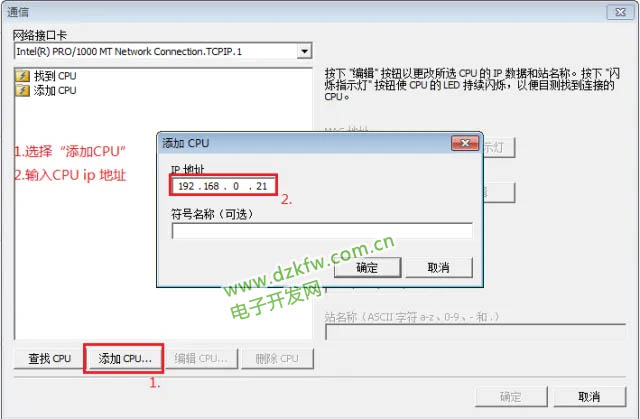

7. 檢查以上步驟，如果依然查找不到CPU，如果已經知道CPU IP 地址的情況下，可以通過直接添加CPU的IP地址的方式來連接，如圖8. 所示。

   圖8.添加CPU方式



8. 以上方法都無法奏效的情況下，可以考慮更換操作系統或者電腦測試 。
