S7-200SMART的PLC與S7-200的PLC不一樣，使用的時候需要對其進行硬件組態。軟件使用STEP 7-MicroWIN SMART 。

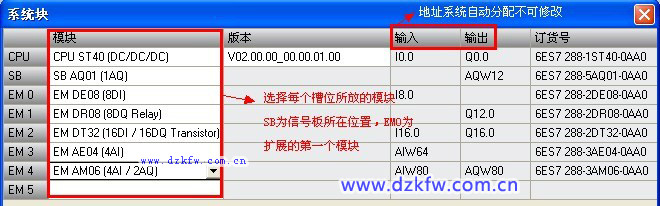

打開硬件組態有兩種方法：如圖所示：

可以雙擊“1”的位置，打開系統塊進行組態，也可以雙擊“2”這個CPU類型這個位置進行硬件組態。

硬件組態中CPU的參數設定：

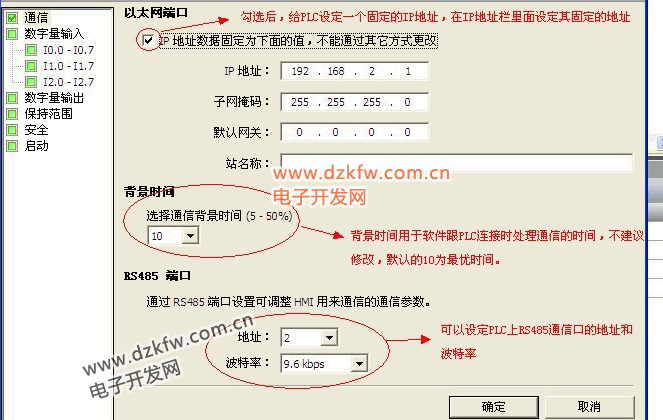

（1）通信設定：

（2）數字量輸入?yún)��?shù)設定
數值輸入?yún)��?shù)設定只要設定濾波時間，濾波時間主要作用可以用來濾掉一些干擾信號，如 默認值6.4ms。比如說當I0.0的這個輸入信號為ON的時候達到6.4ms，PLC才默認為這個信號時為1的信號，如果它為On的時間小于6.4ms,則說明這個信號為干擾信號，CPU不對這個信號進行采集，I0.0的狀態還是為0.當使用高速計數器的時候，一定需要對這個濾波時間進行設置 ，不然不會對這個信號進行相應，

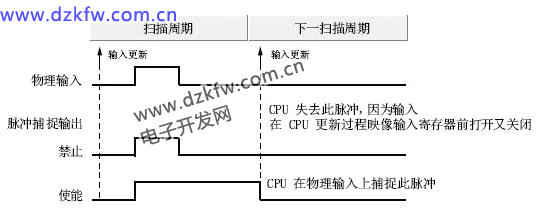

脈沖捕捉功能，主要是對一些信號變化比較快的信號的上升沿或是下降沿進行捕捉，使其其鎖存為1得到下一個掃描周期掃描到為止，如圖所示

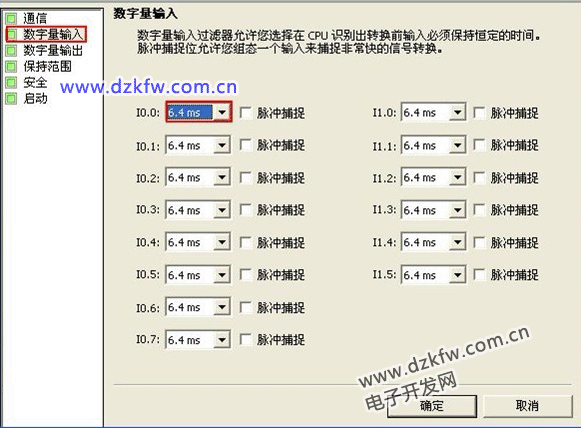

PLC濾波時間及脈沖捕捉功能的設置如圖所示：

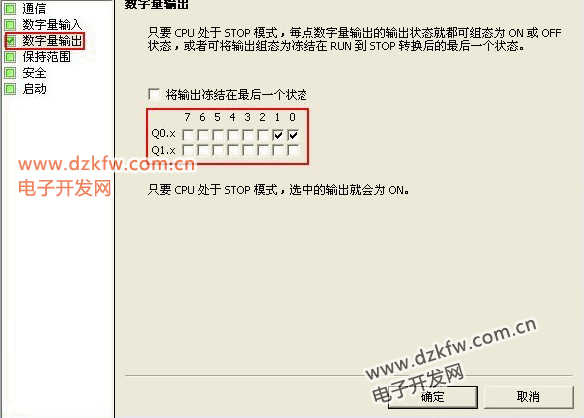

(3)數字量輸出組態后的參數設置
當 CPU 處于 STOP 模式時，可將數字量輸出點設置為特定值，或者保持在切換到 STOP模式之前存在的輸出狀態。
STOP 模式下，有兩種方法可用于設置數字量輸出行為：
將輸出凍結在最后狀態： 單擊此復選框，就可在進行RUN 到STOP 轉換時將所有數字量輸出凍結在其最后的狀態。
替換值：如果 “將輸出凍結在最后狀態”復選框未選中，只要 CPU 處于 STOP 模式，此表就允許選擇每個輸出所需狀態。 單擊要設置為 ON (1) 的每個輸出的復選框。 數字量輸出的默認替換值為 OFF (0)。如圖所示

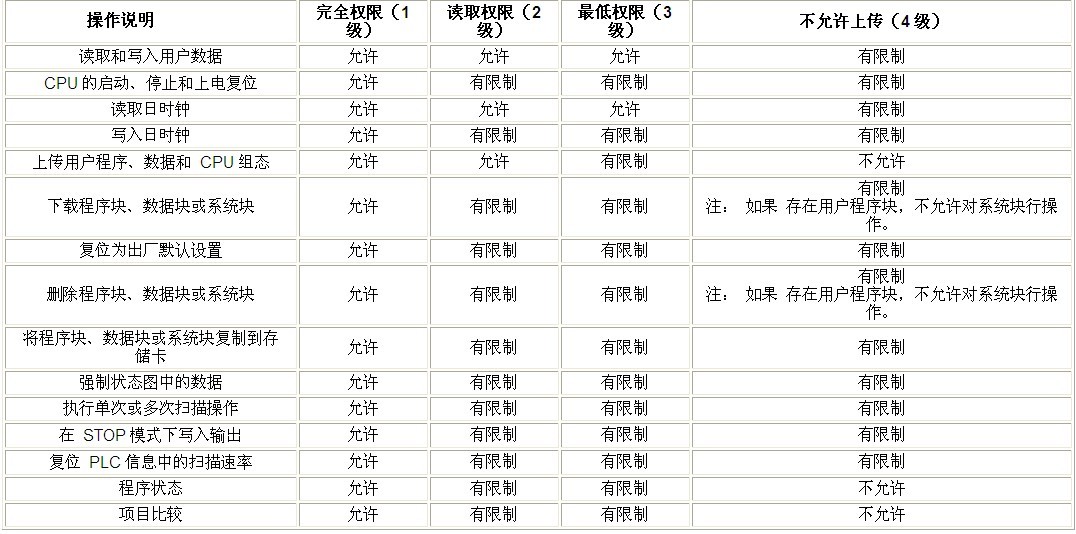

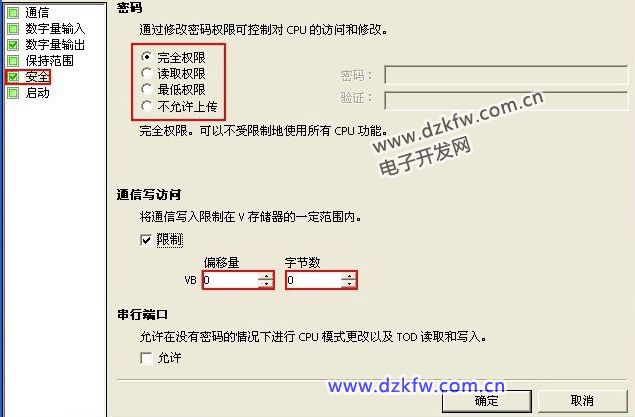

（4）系統安全的設置
