控制要求：開關合上后，東西綠燈亮4s后閃2s滅；黃燈亮2s滅；紅燈亮8s；綠燈亮循環，對應東西綠黃燈亮?xí)r南北紅燈亮8s，接著綠燈亮4s后閃2s滅；黃燈亮2s后，紅燈又亮循環。

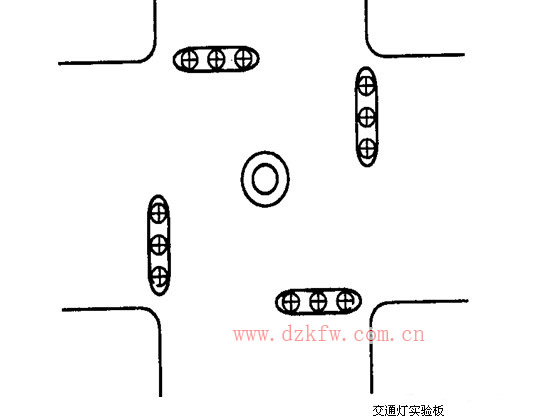

交通燈實驗板

 1）、I/O分配

輸入                              輸出

X0-------啟動按鈕                 Y0-------南北綠燈

X2-------停止按鈕                 Y1-------東西黃燈

                             Y2-------南北紅燈

                             Y3-------東西綠燈

                             Y4-------南北黃燈

                             Y5-------東西紅燈

2）、按下圖所示的梯形圖輸入程序

3）、調試并運行程序

4）、編程練習

在內容1的基礎上增加手動控制。不管何時輸入點X1的開關教學

過程：S2閉合時，南北綠燈亮，東西紅燈亮。當S2打開，輸入點的X2開關S3閉合時，東西綠燈亮，南北紅燈亮。編制程序，并上機調試運行。
