1．常開/常閉條件

    梯形圖中每個條件是否為ON或OFF，取決于分配給它的操作數位的狀態。

    如果操作數位是“1”，則常開條件是ON，常閉條件是OFF。

    如果操作數位是“0”，則常開條件是OFF，常閉條件是ON。

    若把操作數位理解為軟繼電器，則有如下結論：

    若操作數位是“1”，則繼電器線圈通電，常開觸點ON，常閉觸點OFF。

    若操作數位是“0”，則繼電器線圈斷電，常開觸點OFF，常閉觸點ON。

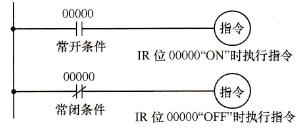

    一般來說，常開條件具備是它的位為“1”，而常閉條件具備是它的位為“0”，就是常閉條件與位狀態相反，如圖所示。

    圖    常開與常閉條件

    2．執行條件

    在梯形圖中，一條指令前面的常開、常閉等條件的邏輯組合產生了執行條件，執行條件具備與否，決定指令的狀態。對于繼電器線圈類的指令，執行條件為ON（執行條件具備），對應線圈得電；而執行條件為OFF(執行條件不具備)，對應線圈失電。對于功能性指令，執行條件為ON(執行條件具備)，則對應功能指令的執行；而執行條件為OFF(執行條件不具備)，對應功能指令不執行。

    3．操作數位

    IR區域、SR區域、HR區域、AR區域、LR區域或TC區域中的任何位都可以是操作數位，這意味著I/O位、標志位、工作位、定時器/計數器等都可以是梯形圖中可以使用的條件。

    4．邏輯塊

    指令行上條件的邏輯組合可以分成幾個部分，每一部分均為一個邏輯塊。了解邏輯塊對于更有效的編程是必要的。特別是在程序要以助記符形式輸入時，邏輯塊是至關重要的。

    5．梯級

    各種常開、常閉條件的一個邏輯組合又稱為一個梯級。
