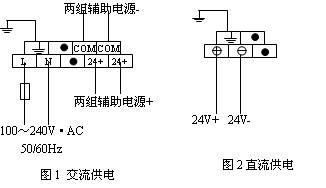

供我國使用的PLC的供電電源有兩種形式：交流220V  電源和直流供電電源（多為24V）。圖0提供的端子圖為交流供電，如圖1所示。圖中L表示火線、N表示零線，     表示接地。交流供電的PLC提供輔助直流電源，供輸入設(shè)備和部分?jǐn)U展單元用。FX_2N系列PLC的輔助電源容量為250～460mA。在容量不夠的情況下，需要單獨提供直流電源。

    采用直流電源供電如圖2所示，這類PLC的端子上不再提供輔助電源。
