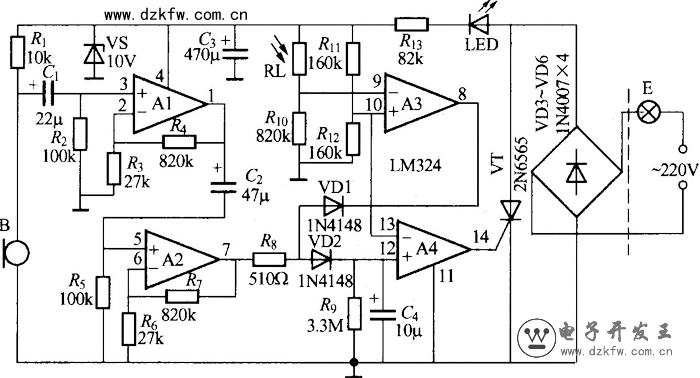

會員注冊如圖所示是采用LM324運算放大器制作而成的聲、光控樓梯走道延遲照明開關，它也采用二線制接法，可以直接取代普通照明開關，而不必更改室內原有布線。圖中，接成四只電壓比較器的運放A1～A4可采用一塊單電源四運放集成電路LM324，其他元件如圖所示，無特殊要求。
采用運放的聲光控樓梯延遲開關電路
采用運放的聲光控樓梯延遲開關電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2013-9-24
Tags：樓梯延遲燈,聲光控樓梯燈,電路圖
