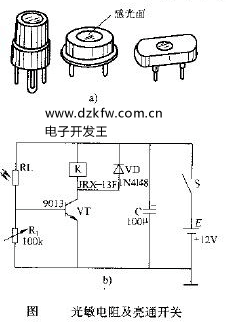

如圖所示，是一種簡易作而且十分實用的亮通開關。
圖中，R1為光控閾值調節可變電阻器，通過調節它，可以調節光控電路電器K的動作靈敏度。白天（或燈光）光線較強時，光敏電阻器RL呈現低阻狀態，流入晶體管VT基極的偏流較大，VT導通，繼電器K吸合，其常開觸點閉合，接觸被控電器工作；夜間光線較暗時，RL呈現高阻狀態，VT截止，K斷開，被控電器停止工作。
