ne555芯片是我們?cè)僖彩煜げ贿^的時基電路，用他可以組成各種功能電路,在家用電子設備里面應用非常的廣泛，例如元器件測量?jī)x、家用電器控制裝置、門鈴、報警器、電路檢測儀器、定時器、信號發生器、壓頻轉換電路、電源應用電路、自動控制裝置及其它應用電路等,下面我介紹一下他的相關資料。

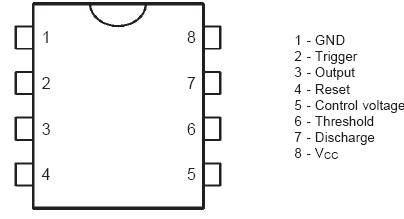

<ne555管腳功能圖>

555芯片的內部含有兩個電壓比較器，一個RS觸發器，一個分壓器，一個放電晶體管三極管和一個功率后極輸出級。是CMOS工藝制造的, 具體請見下圖片.

ne555引腳功能介紹:
8電源電壓Vcc
1地 GND
2觸發
3輸出
4復位
5控制電壓
6門限(閾值）
7放電

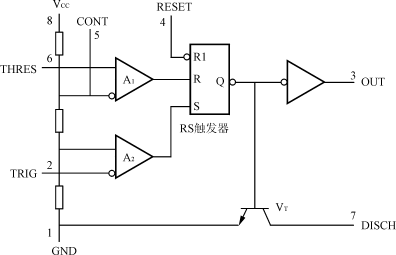

                                       <NE555內部電路方框圖>

  此芯片的內部中心電路是2個晶體三極管加正反饋組成的RS觸發器。NE555輸入控制端有直接復位Reset端，通過比較器A1，復位控制端的TH、比較器A2置位控制的T。輸出端為F，還有集電極開路的放電管DIS。它們控制的優先權是R、T、TH。

〈ne555應用〉

ne555 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=ne555

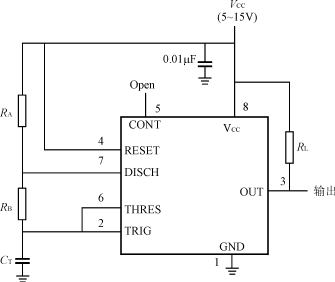

<NE555應用電路>


                     <ne555無穩態工作方式電路>                                         〈ne555脈寬調制電路〉


                 <ne555脈寬調制電路2>                                  <ne555單穩態電路>
